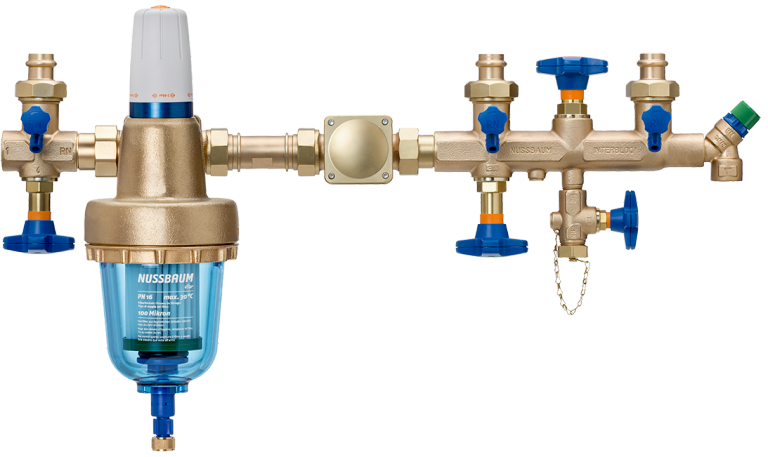

31224 Standard-Verteilbatterie mit Redfil
mit Optipress-Aquaplus-Anschlussverschraubung, mit Anschlussflansch
bestehend aus Batterieventil, Entleerventil, Doppelverschraubung, Interbloc, mit Redfil, mit Anschlussflansch, mit Flanschabdeckung
| Hauptwerkstoff | Rotguss CC246E |
| Betriebsdruck max. | 16 bar |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 30 °C |
| Art der Rückspülung | nicht rückspülbar |

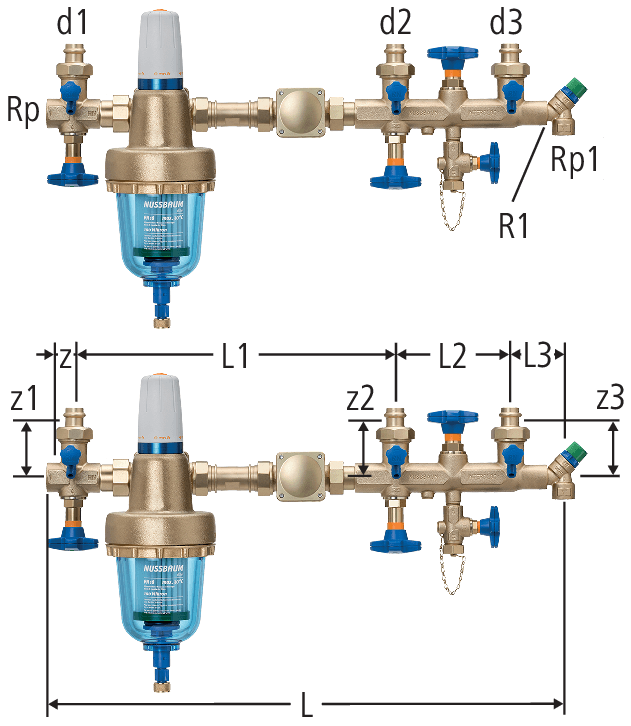

| Rp | Rp1 | R1 | d1 | d2 | d3 | z | z1 | z2 | z3 | L | L1 | L2 | L3 | Art.-Nr. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | ¾ | ¾ | 22 | 22 | 22 | 20 | 73 | 73 | 73 | 706 | 434 | 160 | 75 | 1x22x22x22 | 31224.21 |
| 01 | 1 | - | ||||
|
|
|||||||||||||||||||||||
| 1 | ¾ | ¾ | 22 | 28 | 22 | 20 | 73 | 78 | 73 | 706 | 434 | 160 | 75 | 1x22x28x22 | 31224.22 |
| 01 | 1 | - | ||||
|
|
|||||||||||||||||||||||
| 1¼ | ¾ | ¾ | 22 | 22 | 22 | 25 | 75 | 73 | 73 | 751 | 472 | 160 | 75 | 1¼x22x22x22 | 31224.23 |
| 01 | 1 | - | ||||
|
|
|||||||||||||||||||||||
| 1¼ | ¾ | ¾ | 22 | 28 | 22 | 25 | 75 | 78 | 73 | 751 | 472 | 160 | 75 | 1¼x22x28x22 | 31224.24 |
| 01 | 1 | - | ||||
|
|
|||||||||||||||||||||||
| 1¼ | ¾ | ¾ | 22 | 28 | 28 | 25 | 75 | 78 | 78 | 751 | 472 | 160 | 75 | 1¼x22x28x28 | 31224.25 |
| 01 | 1 | - | ||||
|
|
|||||||||||||||||||||||
CAD / BIM
| Beschreibung | Standard-Verteilbatterie mit Redfil |
| Grösse |
|
| Artikelnummer |
31224.21
|
