Anwendungen und Lösungen - Thermische Solaranlagen
4.1 Optipress-Aquaplus mit Edelstahlrohr 1.4520
Für eine korrosionssichere und wirtschaftliche Installation eignet sich Optipress-Aquaplus mit dem Edelstahlrohr 1.4520 (81081) und Edelstahl-Fittings mit dem Dichtring EPDM (81089) am besten.
Der Dichtring EPDM hat in Laborversuchen beim Institut für Solartechnik SPF auch Stagnationstemperaturen bis 180°C standgehalten. Die Prüfbedingungen bezüglich thermischer Belastung entsprachen den Belastungen, die in Röhrenkollektoren im Laufe von 20 Jahren zu erwarten sind. Im Vergleich zu anderen Dichtungsmaterialen, z. B. FKM hat dieser Werkstoff mit Wasser-Glykolgemischen wesentlich besser abgeschnitten.
Im Aussenbereich empfiehlt
Jetzt kaufen
4.2 Optipress-Therm
Das Installationssystem Optipress-Therm kann in der Solartechnik eingesetzt werden. Dabei sind aber einige Sicherheitshinweise bezüglich Korrosion zu beachten. Unter trockenen Bedingungen bietet die Zinkschicht von Optipress-Therm-Rohren- und Fittings einen ausreichenden Schutz gegen Korrosion. Wenn aber Teile der Installation dauerhaft Feuchtigkeit ausgesetzt sind, besteht Korrosionsgefahr.
Jetzt kaufen
4.3 Armaturen für hohe Temperaturen
Für den Einsatz bei hohen Temperaturen stehen Armaturen von
-
Kugelhahn für hohe Temperaturen (26080, 26081, 26085, 26086)
-
Automatischer Entlüfter für hohe Temperaturen (26090)
-
Sicherheitsventil für hohe Temperaturen (26092)
Jetzt kaufen
4.4 Installationsbeispiel
Die Optipress-Edelstahlrohre gewährleisten dank des niedrigen Ausdehnungskoeffizienten von Edelstahl 1.4520 gute Montagevoraussetzungen im Aussenbereich. Dabei können die Standard Optipress-Fittings verwendet werden, ohne dass die Dichtringe ausgewechselt werden müssen, denn der speziell bei

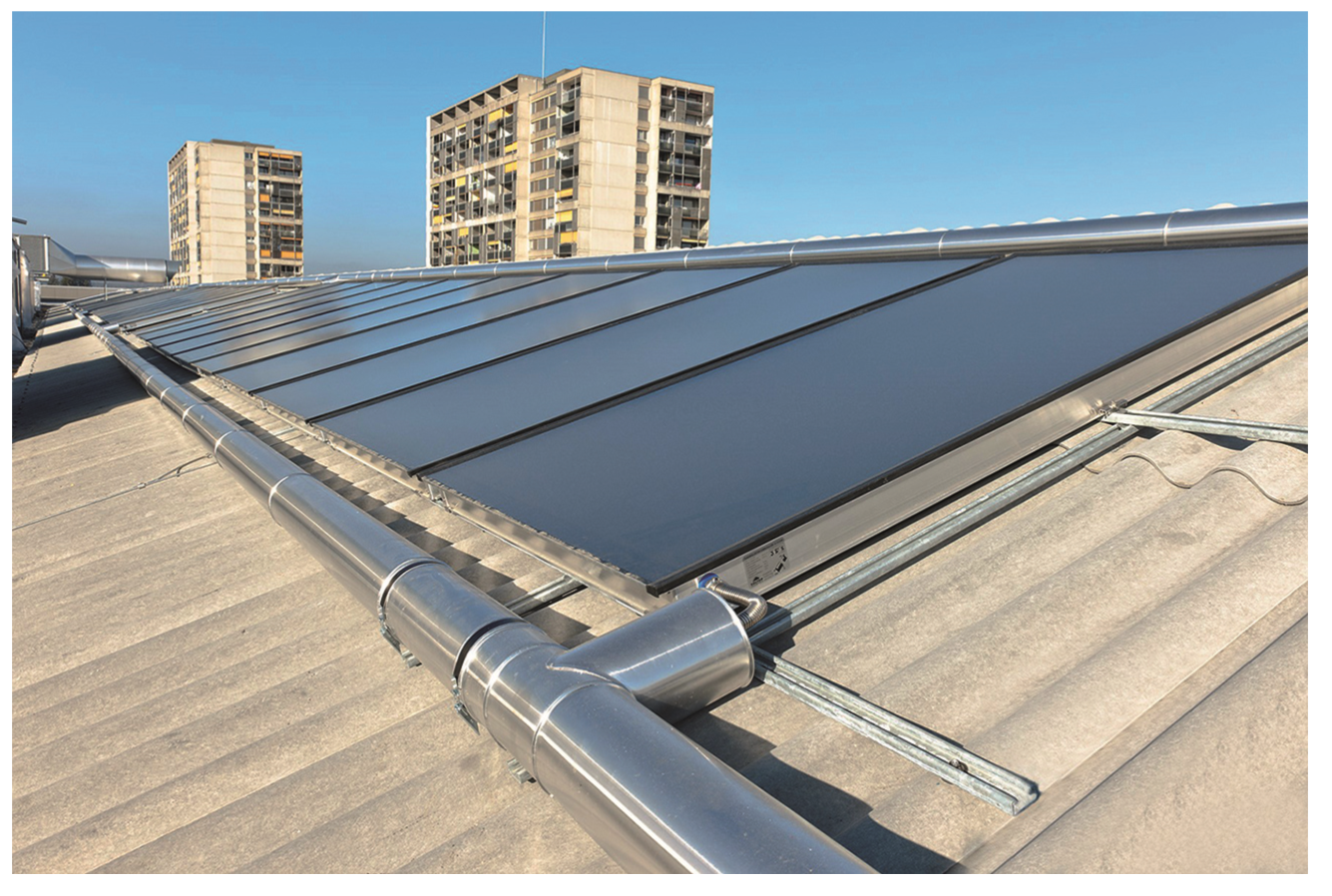

Das folgende Beispiel zeigt eine Flachkollektoren-Solaranlage mit einer Neigung von 20° und einer Kollektorfläche von 140 m2 mit Anschluss an isolierte Optipress-Edelstahlrohre 1.4520 und Optipress-Aquaplus-Fittings.
