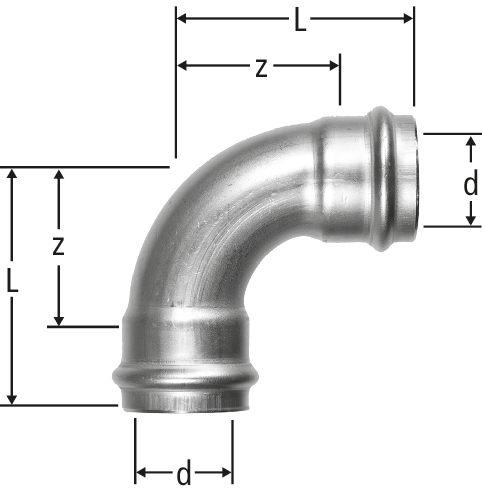

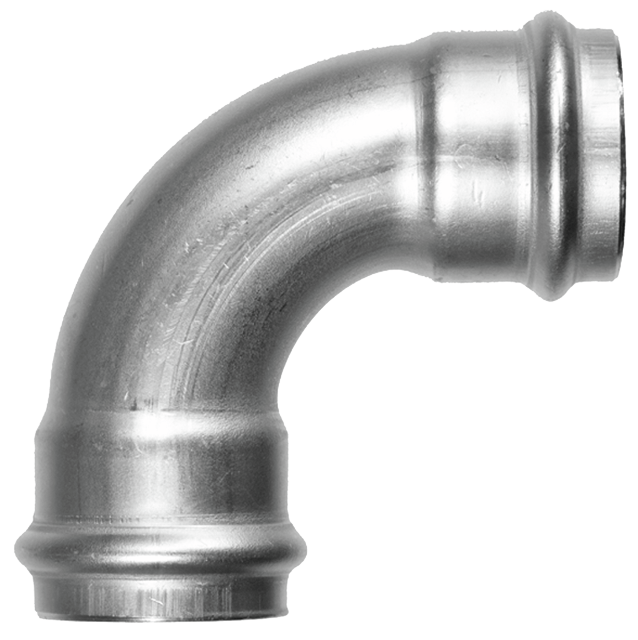

80000 Optipress-Aquaplus-Bogen 90°
| Hauptwerkstoff | Edelstahl 1.4401 |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 95 °C |
| d | z | L | W | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 16 | 38 | 90° | 0.8 | 15 | 80000.22 | 5 |
| 20 | - | ||||
|
|
||||||||||||||
| 18 | 18 | 40 | 90° | 0.5 | 18 | 80000.23 | 5 |
| 20 | 262.113,332.113 | ||||
|
|
||||||||||||||
| 22 | 26 | 49 | 90° | 0.3 | 22 | 80000.24 | 5 |
| 20 | 262.114,332.114 | ||||
|
|
||||||||||||||
| 28 | 34 | 58 | 90° | 0.4 | 28 | 80000.25 | 5 |
| 20 | 262.115,332.115 | ||||
|
|
||||||||||||||
| 35 | 33 | 59 | 90° | 0.2 | 35 | 80000.26 | 5 |
| 20 | 262.116,332.116 | ||||
|
|
||||||||||||||
| 42 | 50 | 87 | 90° | 0.3 | 42 | 80000.27 | 1 |
| 20 | 262.117,332.117 | ||||
|
|
||||||||||||||
| 54 | 65 | 105 | 90° | 0.3 | 54 | 80000.28 | 1 |
| 20 | 262.118,332.118 | ||||
|
|
||||||||||||||
| 64 | 84 | 127 | 90° | 0.3 | 64 | 80000.70 | 1 |
| 23 | - | ||||
|
|
||||||||||||||
| 76.1 | 99 | 149 | 90° | 0.2 | 76.1 | 80000.71 | 1 |
| 23 | 262.121,332.119 | ||||
|
|
||||||||||||||
| 88.9 | 115 | 165 | 90° | 0.2 | 88.9 | 80000.72 | 1 |
| 23 | 262.122,332.121 | ||||
|
|
||||||||||||||
| 108 | 138 | 198 | 90° | 0.2 | 108 | 80000.73 | 1 |
| 23 | 262.123,332.122 | ||||
|
|
||||||||||||||
CAD / BIM
| Beschreibung | Optipress-Aquaplus-Bogen 90° |
| Grösse |
|
| Artikelnummer |
80000.22
|
