26042 Kugelhahn 2-teilig mit Flanschen
Edelstahl für Wasser bis 110 °C mit Griff-Arretierung, abschliessbar, Flansche nach EN 1092-1, Aufbauflansch nach ISO 5211, Griff blau, Kugel Edelstahl, Dichtungen PTFE
PN 16.0

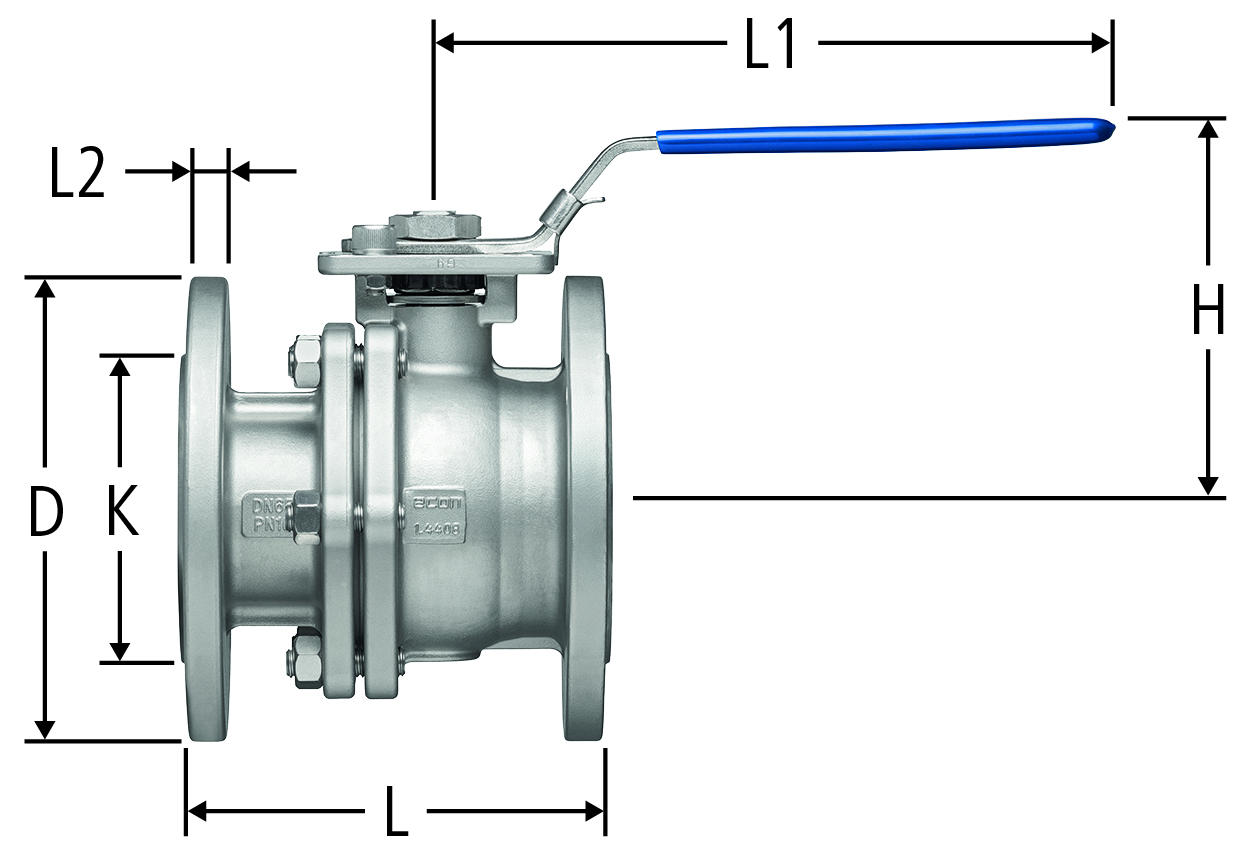

| DN | L | L1 | L2 | H | D | N | K | Kvs | Art.-Nr. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 150 | 194 | 20 | 120 | 165 | 4x Ø18 | 125 | 230 | 50 | 26042.59 |
| 02 | 1 | - | ||||
|
|
||||||||||||||||||
N = Anzahl Löcher x Durchmesser
DN 100 mit T-Griff
Für Trinkwasser-Installationen gemäss SVGW-Richtlinie W3 nicht zugelassen.
Unter www.nussbaum.ch/planungstools finden Sie eine übersichtliche Schrauben-Auswahlhilfe für Flanschverbindungen.
Schrauben-Auswahlhilfe für Flanschverbindungen
CAD / BIM
| Beschreibung | Kugelhahn 2-teilig mit Flanschen |
| Grösse |
|
| Artikelnummer |
26042.59
|
