Mit der Optiarmatur UP-Box definiert Nussbaum einen neuen Standard in der optimalen Trinkwasserinstallation. Die UP-Box ist eine Komplettlösung zur sauberen Trennung von Warm- und Kaltwasser, die in verschiedenen Bausituationen eingesetzt werden kann.
Für W3/E3 braucht es mehr als 08/15. Die Optiarmatur-UP-Box und die neue gedämmte Optiflex-Verteiler-Box sind einzigartig und setzen in der Installationstechnik neue Standards für Planer und Installateure. Die beiden Boxen gewährleisten die Kalt- und Warmwassertrennung bis zum Anschluss auf die Etagenverteilung im Optiflex-Profix-Einzelzapfstellensystem.
Zum ShopGedämmte und kompakte Optiflex-Verteiler-Box:
Neu ist die Optiarmatur-UP-Box mit der gedämmten Optiflex-Verteiler-Box erhältlich. Diese überzeugt mit den beiden sicheren, innovativen und hanffreien Verbindungstechniken (Schnellkupplung und Steckübergänge). Zudem ist sie auch mit den Nussbaum Systemen Optipress-Aquaplus, Optiflex-Profix und Optiflex-Flowpress sowie den Systemen anderer Anbieter kompatibel.
Grosse Vorteile auf der Etage
Die beiden Boxen trennen Kalt- und Warmwasser bis zum Anschluss auf die Etagenverteilung im Einzelzapfstellensystem.
Besonders sicher:
Sichere und geprüfte Verbindungstechniken
Können für UP-Anwendungen eingesetzt werden
Verdrehsicher durch 8-kant-Kontur
Wieder lösbar
So lösen Sie die Steckverbindung der Optimarmatur-UP-Box mit Optiflex-Verteiler-Box
Anbindung per Schnellkupplung
Die Anbindung der neuen gedämmten Optiflex-Verteiler-Box auf die gedämmte Optiarmatur-UP-Box wird neu mittels Schnellkupplung sichergestellt. Die Vorteile liegen auf der Hand: Die Schnellkupplungsverbindung ist hanflos, verdrehsicher durch 8-kant-Kontur, jederzeit wieder lösbar und einfach auszuführen.
Kompatibel mit verschiedenen Systemen:
Die Schnellkupplung bietet Anschlussmöglichkeiten für verschiedene Systeme wie Optipress-Aquaplus, Optiflex-Profix, Optiflex-Flowpress oder Innengewinde ¾".
Steckbare Verteilerabgänge
Die Verteilerabgänge auf der neuen gedämmten Optiflex-Verteiler-Box sind neu einfach steckbar und wieder lösbar. Dies stellt Nussbaum mit Sicherungsbundstutzen sicher, die bereits auf dem Verteiler montiert sind. Steckabgänge sind für die Systeme Optiflex-Profix, Optiflex-Flowpress, Aussengewinde ¾" und Aussengewinde MF ½" verfügbar.
Empfehlung einer dritten Montageschiene
Neu sind bei der Optiarmatur-UP-Box die Montageschienen nicht mehr vormontiert. Somit werden pro Optiarmatur-UP-Box zwei Montageschienen benötigt, welche separat bestellt werden müssen. Für die Kombination einer Optiarmatur-UP-Box mit der Optiflex-Verteiler-Box wird die Verwendung einer zusätzlichen dritten Montageschiene empfohlen.
Zum ShopMontagebeispiel: Optiflex-Verteiler-Box
Die Optiflex-Verteiler-Box kann auch frei montiert (ohne Optiarmatur-UP-Box) oder einfach mit Optiflex-Geradsitzventilen kombiniert werden. Somit ist die neue Optiflex-Verteiler-Box vielseitig, sicher und für jede Bausituation einsetzbar.
VERTEILERBOX FREI MONTIERT

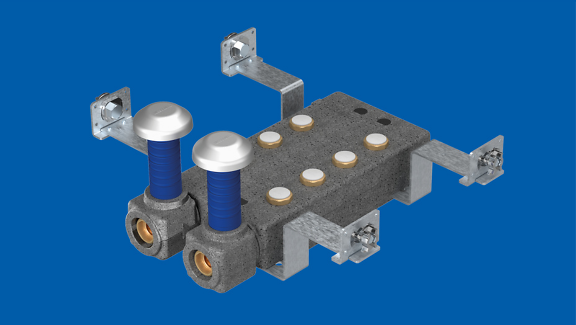

VERTEILERBOX MIT ABSPERRVENTILEN

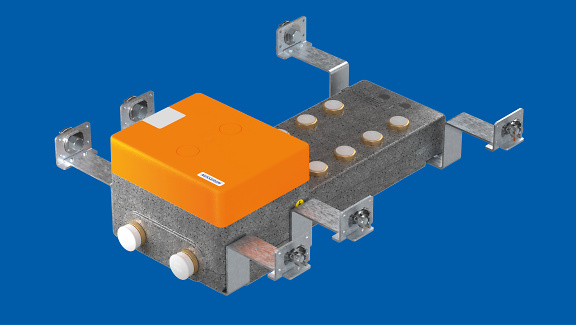

VERTEILERBOX MIT UNTERPUTZ-BOX
Bestellbeispiel: UP-Box und Optiflex-Verteiler-Box
Die hier abgebildete Optiarmatur-UP-Box mit Optiflex-Verteiler-Box setzt sich aus folgenden Komponenten zusammen:
KONFIGURATOR UP-BOX UND OPTIFLEX-VERTEILER-BOX
Dank dem Nussbaum Konfigurator für die Optiarmatur-UP-Box mit Optiflex-Verteiler-Box können Sie Ihre Wunschkombination einfach online zusammenstellen. Die benötigten Komponenten werden anschliessend in einem Paket wahlweise zu Ihnen oder direkt auf die Baustelle geliefert. Das ist praktisch und hilfreich, da der Konfigurator sicherstellt, dass alle notwendigen Komponenten im Lieferumfang enthalten sind. Zudem lassen sich die Anzahl Abgänge für die Optiflex-Verteiler-Box nach Bedarf für eine massgeschneiderte Lösung festlegen.
Sofortige Visualisierung
Individuelle Anzahl Abgänge für die Optiflex-Verteiler-Box
Nichts geht vergessen. Alle benötigten Komponenten in einem Paket
Referenzbeschriftung pro Bestellung auf Paket für die genaue Zuordnung auf dem Objekt
Zum Nussbaum Konfigurator
1. Perfekte Dämmung
Die gedämmten Boxen, die Optiarmatur-UP-Box und die neue Optiflex-Verteiler-Box, gewährleisten die Kalt- und Warmwassertrennung bis zum Anschluss auf die Etagenverteilung im Optiflex-Profix Einzelzapfstellensystem.
Planung
-
CAD-Planungsdaten: BIM, technische Daten, Druckverlust etc.
-
Optimale Systemanbindung an die Nussbaum Gesamtlösung
-
Passt in alle Bausituationen dank verschiedener Ausführungen (Vorwandsysteme, Mauerwerk, Universal)
-
Bestes Preis-Leistungs-Verhältnis
-
Normerfüllung: SIA-385/2- und W3-konformes Gesamtsystem, SVGW-geprüfte und -zertifizierte Systemkomponenten
-
Optimaler Schallschutz: Befestigungsschienen von der Isolationsbox entkoppelt. Untereinander nicht verbundene Bauteile
-
Kompetente Beratung und Support
KOMPAKTE BOX, GROSSE VORTEILE
Die UP-Box bietet viele Vorteile: von der sicheren Planung über die einfache Installation bis hin zum effizienten Betrieb.
Sicher planen
Dank präzisen und schlanken BIM-Daten kann die UP-Box bereits in der Planungsphase normgerecht in jede Bausituation integriert werden. Zudem ist eine optimale System-Anbindung an die Nussbaum Gesamtlösung garantiert.

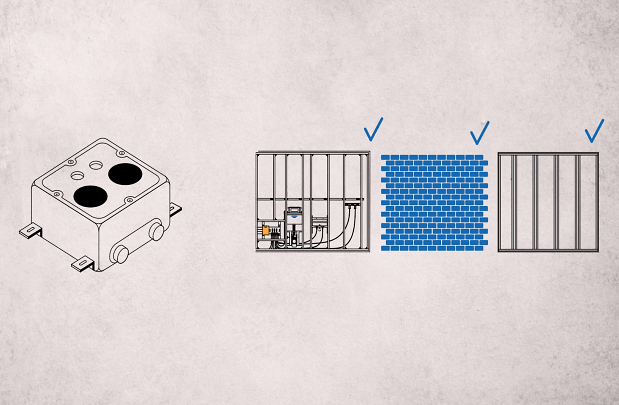

Einfach installieren
Als anschlussfertige und vorkonfektionierte Kompaktbox ist die UP-Box schnell und einfach installiert und mit wenigen Handgriffen an die Nussbaum Gesamtlösung angeschlossen. Die Montageanleitungen finden Sie beim jeweiligen Produkt im Online-Shop.

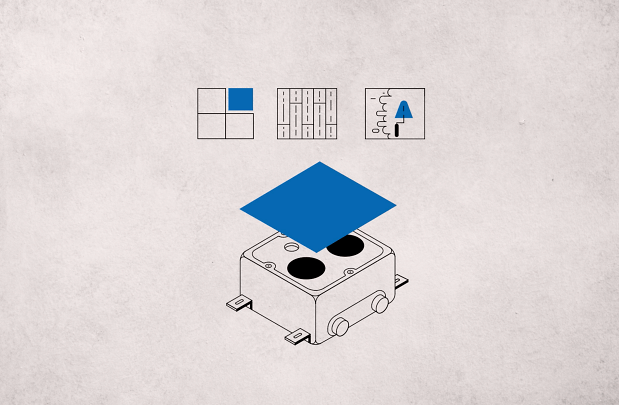

Trinkwasser-Hygiene und Energieeffizienz
Mit der UP-Box werden Warm- und Kaltwasser sauber getrennt. Dies garantiert eine optimale Hygiene im Trinkwasserbereich. Durch die hohe Dämmung wird zudem Energie gespart – und somit ein wirtschaftlicher Betrieb sichergestellt.
EINE INNOVATION, MEHRERE AUSFÜHRUNGEN
Die UP-Boxen sind in mehreren Ausführungen erhältlich. Alle Ausführungen sind ausserdem in den Varianten «Optivis» für den Einbau in Optivis-Tec, «Mauerwerk» für den konventionellen Einbau ins Mauerwerk und «Neutral» für einen universellen Einbau verfügbar. So kann die UP-Box geschweisst oder geschraubt in einem Element verwendet werden. Weiter sind auch die Varianten «GIS» und «Duofix» für weitere Vorwand-Installationssysteme verfügbar. Vermerk: Befestigungsmaterial muss neu separat bestellt werden. Befestigungsmaterial für Optivis-Tec und andere Systeme vorhanden.
Die Zähler- und Druckreduziereinheit ist jeweils mit einem Kunststoff-Verschlusszapfen verschlossen. Falls keine KOAX-Messkapsel oder Reduzierpatrone eingesetzt wird, muss für den Dauerbetrieb ein Rotguss-Verschlusszapfen eingesetzt werden.
UP-Box Waschtisch
Als UP-Waschtischbox mit UP-Absperrarmatur und Zählereinheit, bestehend aus Geradsitzabsperrventil, KOAX-Zähleranschlussgehäuse, Waschtischanschluss für Kalt- und Warmwasser und integriertem Ablaufrohr.
Zum Shop
UP-Box Doppelausführung kompakt
Doppelausführung kompakt mit Absperrarmatur und Gehäuse für Einbau KOAX-Messkapsel , mit Blinddeckel, Bauschutzkappe orange.
Zum Shop
UP-Box Doppelausführung
Doppelausführung mit Absperrarmatur und Gehäuse für Einbau KOAX-Messkapsel und Druckreduzierpatrone, mit Blinddeckel, Bauschschutzkappe orange.
Zum Shop

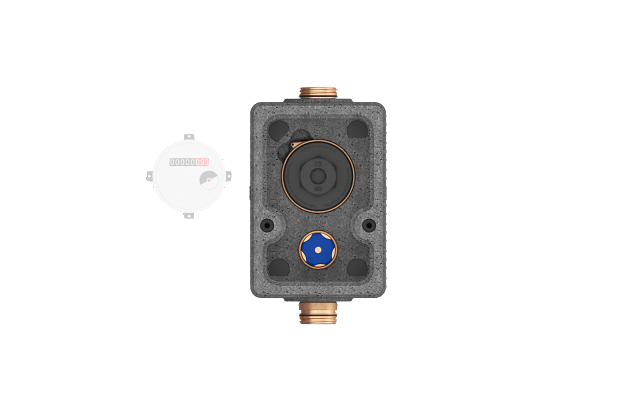

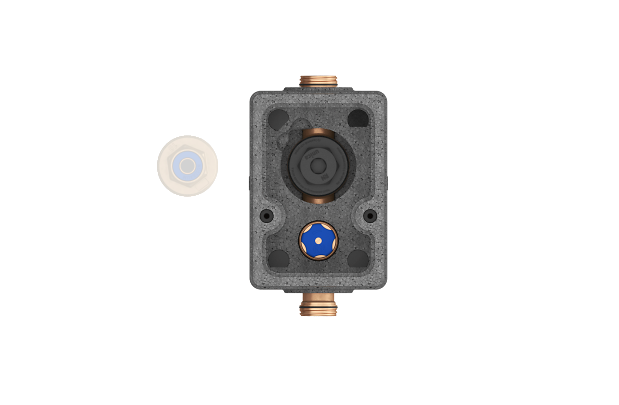

UP-Box Einzelausführung kompakt
Einzelausführung kompakt mit Absperrarmatur und Gehäuse für Einbau KOAX-Messkapsel oder Einbau Reduzierpatrone, mit Blinddeckel und Bauschutzkappe orange.
Zum Shop

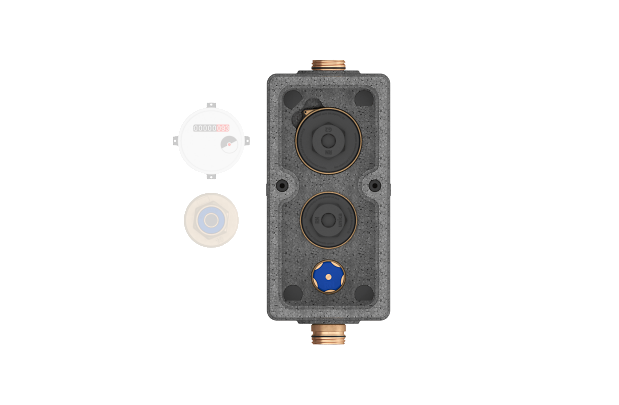

UP-Box Einzelausführung
Einzelausführung mit Absperrarmatur und Gehäuse für Einbau KOAX-Messkapsel und Reduzierpatrone, mit Blinddeckel und Bauschutzkappe orange.
Zum ShopFür jede Box die passende Abdeckplatte
Zu jeder UP-Box stehen ästhetisch schöne (metallische) Abdeckplatten in den Varianten Edelstahl gebürstet, Stahl beschichtet (weiss) und individuell belegbar bzw. anstreichbar zur Auswahl. So müssen nicht mehr mehrere Rosetten für eine Installation verwendet werden.
Druckreduzierpatrone
Mit der Druckreduzierpatrone arbeiten Sie in Hochhäusern mit nur einer Druckzone. Damit verringern Sie Ihren Material- und Zeitaufwand, und schaffen gleichzeitig optimale Druckbedingungen auf der Etage.
Um den naturgemässen Druckabfall von Stockwerk zu Stockwerk zu kompensieren, werden pro Stockwerk zwei Reduzierpatronen (1x Kalt-, und 1x Warmwasser) für Unterputzmontage mit einem konstanten Sekundärdruck von 3.0 bar eingebaut. Das bedeutet für Sie rationelleres Arbeiten mit weniger Material und den Komfort der garantierten Druckverhältnisse von optimalen 3.0 bar.
