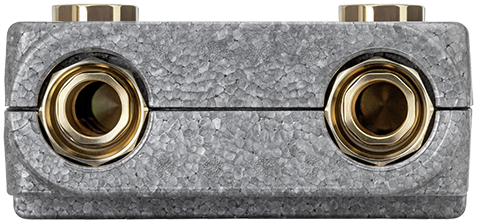

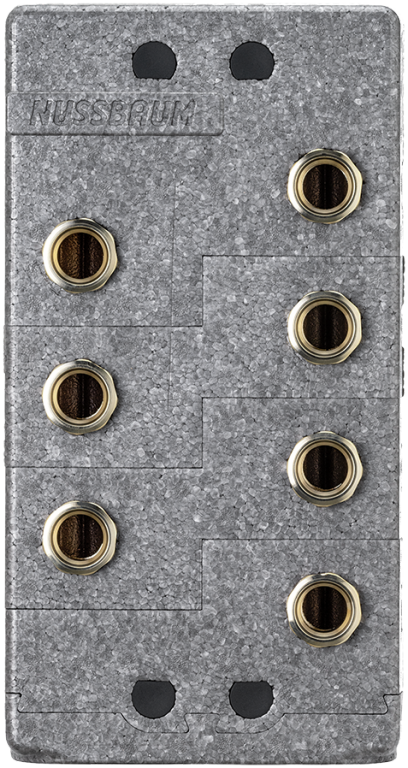

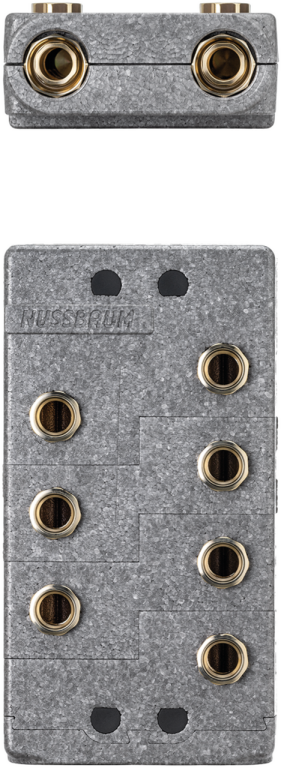

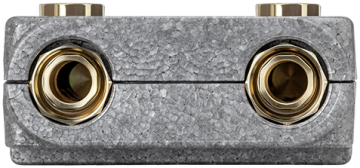

70150 Optiflex-Verteilerbox
mit Steckabgang, mit Schnellkupplung
| Hauptwerkstoff | Rotguss CC246E |
| Sekundärwerkstoff | Kunststoff |
| Nenndruck | PN 10 |
| Betriebstemperatur max. | 70 °C |

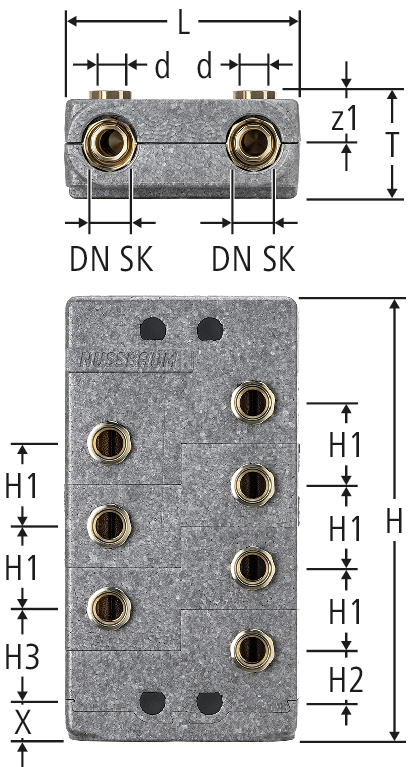

| DN SK | d | z1 | L | H | H1 | H2 | H3 | T | X | N PWH | N PWC | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 20 | 37 | 165 | 197 | 58 | 54 | 83 | 70 | 9 | 1 | 2 | 20 x 1 / 2 | 70150.22 | 1 |
| 10 | 224.452 | ||||
|
|
|||||||||||||||||||||
| 20 | 20 | 37 | 165 | 255 | 58 | 54 | 83 | 70 | 9 | 2 | 3 | 20 x 2 / 3 | 70150.23 | 1 |
| 10 | 224.452 | ||||
|
|
|||||||||||||||||||||
| 20 | 20 | 37 | 165 | 313 | 58 | 54 | 83 | 70 | 9 | 3 | 4 | 20 x 3 / 4 | 70150.24 | 1 |
| 10 | 224.452 | ||||
|
|
|||||||||||||||||||||
| 20 | 20 | 37 | 165 | 371 | 58 | 54 | 83 | 70 | 9 | 4 | 5 | 20 x 4 / 5 | 70150.25 | 1 |
| 10 | 224.452 | ||||
|
|
|||||||||||||||||||||
| 20 | 20 | 37 | 165 | 429 | 58 | 54 | 83 | 70 | 9 | 5 | 6 | 20 x 5 / 6 | 70150.26 | 1 |
| 10 | 224.452 | ||||
|
|
|||||||||||||||||||||
| 20 | 20 | 37 | 165 | 487 | 58 | 54 | 83 | 70 | 9 | 6 | 7 | 20 x 6 / 7 | 70150.27 | 1 |
| 10 | 224.452 | ||||
|
|
|||||||||||||||||||||
| 20 | 20 | 37 | 165 | 545 | 58 | 54 | 83 | 70 | 9 | 7 | 8 | 20 x 7 / 8 | 70150.28 | 1 |
| 10 | 224.452 | ||||
|
|
|||||||||||||||||||||
N = Anzahl Abgänge
Eingang links/unten
Individuelle Verteilerboxen (z. B. 8 PWC / 5 PWH) können Sie über unseren Konfigurator bestellen: www.nussbaum.ch/konfigurator
CAD / BIM
| Beschreibung | Optiflex-Verteilerbox |
| Grösse |
|
| Artikelnummer |
70150.22
|
