Mit der Optiarmatur UP-Box definiert Nussbaum einen neuen Standard in der optimalen Trinkwasserinstallation. Die UP-Box ist eine Komplettlösung zur sauberen Trennung von Warm- und Kaltwasser, die in verschiedenen Bausituationen eingesetzt werden kann.

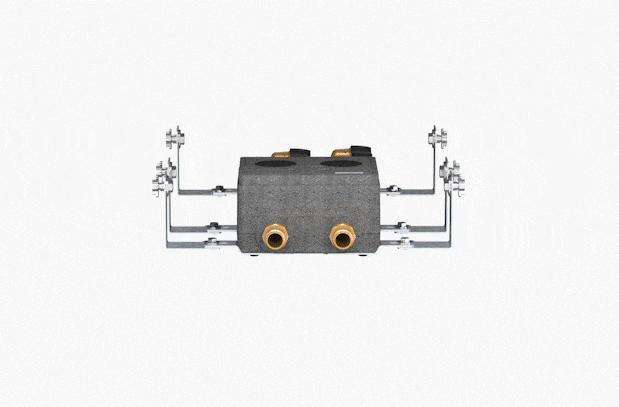

UPBox 360Grad Expl Verteilerbox small

Für W3/E3 braucht es mehr als 08/15. Die Optiarmatur-UP-Box und die neue gedämmte Optiflex-Verteiler-Box sind einzigartig und setzen in der Installationstechnik neue Standards für Planer und Installateure. Die beiden Boxen gewährleisten die Kalt- und Warmwassertrennung bis zum Anschluss auf die Etagenverteilung im Optiflex-Profix-Einzelzapfstellensystem.

Zum Shop

Gedämmte und kompakte Optiflex-Verteiler-Box:

Neu ist die Optiarmatur-UP-Box mit der gedämmten Optiflex-Verteiler-Box erhältlich. Diese überzeugt mit den beiden sicheren, innovativen und hanffreien Verbindungstechniken (Schnellkupplung und Steckübergänge). Zudem ist sie auch mit den Nussbaum Systemen Optipress-Aquaplus, Optiflex-Profix und Optiflex-Flowpress sowie den Systemen anderer Anbieter kompatibel.

Grosse Vorteile auf der Etage

Die beiden Boxen trennen Kalt- und Warmwasser bis zum Anschluss auf die Etagenverteilung im Einzelzapfstellensystem.

Die wichtigsten Vorteile der UP-Box mit Verteiler-Box:

Sicher Wirtschaftlich Komfort

Besonders sicher:

Sichere und geprüfte Verbindungstechniken

Können für UP-Anwendungen eingesetzt werden

Verdrehsicher durch 8-kant-Kontur

Wieder lösbar

So lösen Sie die Steckverbindung der Optimarmatur-UP-Box mit Optiflex-Verteiler-Box





schnellkupplung

Anbindung per Schnellkupplung

Die Anbindung der neuen gedämmten Optiflex-Verteiler-Box auf die gedämmte Optiarmatur-UP-Box wird neu mittels Schnellkupplung sichergestellt. Die Vorteile liegen auf der Hand: Die Schnellkupplungsverbindung ist hanflos, verdrehsicher durch 8-kant-Kontur, jederzeit wieder lösbar und einfach auszuführen.

Kompatibel mit verschiedenen Systemen:
Die Schnellkupplung bietet Anschlussmöglichkeiten für verschiedene Systeme wie Optipress-Aquaplus, Optiflex-Profix, Optiflex-Flowpress oder Innengewinde ¾".

steck neu

Steckbare Verteilerabgänge

Die Verteilerabgänge auf der neuen gedämmten Optiflex-Verteiler-Box sind neu einfach steckbar und wieder lösbar. Dies stellt Nussbaum mit Sicherungsbundstutzen sicher, die bereits auf dem Verteiler montiert sind. Steckabgänge sind für die Systeme Optiflex-Profix, Optiflex-Flowpress, Aussengewinde ¾" und Aussengewinde MF ½" verfügbar.

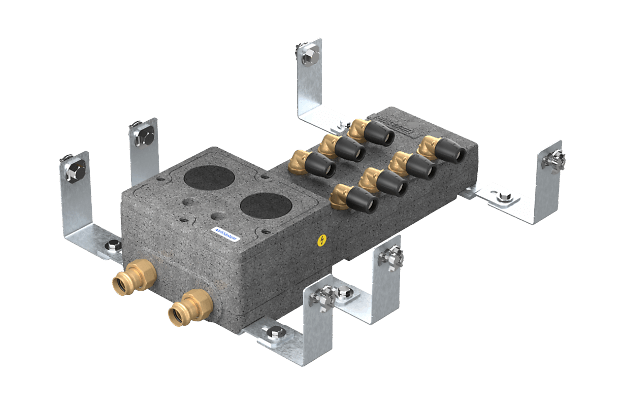

619x405 trans

Empfehlung einer dritten Montageschiene

Neu sind bei der Optiarmatur-UP-Box die Montageschienen nicht mehr vormontiert. Somit werden pro Optiarmatur-UP-Box zwei Montageschienen benötigt, welche separat bestellt werden müssen. Für die Kombination einer Optiarmatur-UP-Box mit der Optiflex-Verteiler-Box wird die Verwendung einer zusätzlichen dritten Montageschiene empfohlen.

Zum Shop

Montagebeispiel: Optiflex-Verteiler-Box

Die Optiflex-Verteiler-Box kann auch frei montiert (ohne Optiarmatur-UP-Box) oder einfach mit Optiflex-Geradsitzventilen kombiniert werden. Somit ist die neue Optiflex-Verteiler-Box vielseitig, sicher und für jede Bausituation einsetzbar.

Verteilerbox frei montiert Still Schatten 576x325

VERTEILERBOX FREI MONTIERT

Verteilerbox mit Absperrventil Still Schatten 576x325

VERTEILERBOX MIT ABSPERRVENTILEN

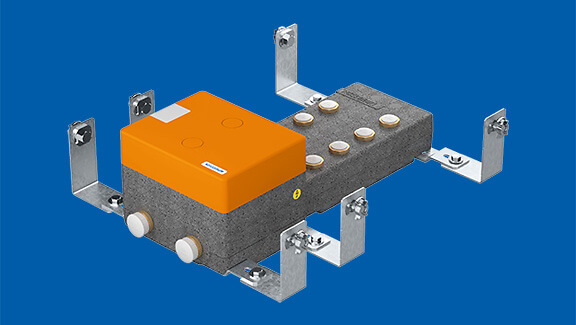

Verteilerbox mit UP Box Still Schatten 576x325

VERTEILERBOX MIT UNTERPUTZ-BOX

Bestellbeispiel: UP-Box und Optiflex-Verteiler-Box

Die hier abgebildete Optiarmatur-Up-Box mit Optiflex-Verteiler-Box setzt sich aus folgenden Komponenten zusammen:

Unterputz-Armaturenbox für Optivis

Unterputz-Armaturenbox für Optivis

Artikel-Nr.: 70000.21
mit Absperrarmatur und Gehäuse für Einbau Messkapsel Koax und Reduzierpatrone

Unterputz-Waschtischbox für Optivis

Unterputz-Waschtischbox für Optivis

Artikel-Nr.: 70015.21
mit Absperrarmatur und Gehäuse für Einbau Messkapsel Koax

Unterputz-Druckreduziergarnitur

Unterputz-Druckreduziergarnitur

Artikel-Nr.: 11140.05

Icon Konfigurator

Konfigurator up-Box und Optiflex-Verteiler-box

Mit dem Nussbaum Konfigurator können Sie demnächst die UP-Box und die Optiflex-Verteiler-Box nach Ihren Wünschen anpassen und bearbeiten.



Konfigurieren Sie jetzt ihre Nussbaum Produkte
Banner UP Box

Wettbewerb UP-Box und Optiflex-Verteiler-Box

Zur Lancierung der Optiarmatur-UP-Box und der neuen Optiflex-Verteiler-Box verlosen wir fünf Sodafresh-Wassersprudler. Beantworten Sie einfach folgende Frage richtig und schon nehmen Sie an unserer Verlosung teil. Gewinnen Sie jetzt einen von fünf Sodafresh-Wassersprudlern für Ihr ganzes Team. Wir kommen gerne bei Ihnen vorbei und installieren Ihnen Ihr Gewinn-Gerät.

Jetzt mitmachen und gewinnen

Wettbewerb Optiflex-Verteiler-Box

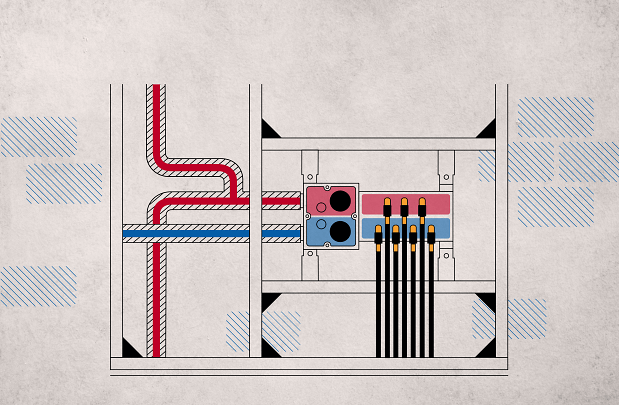

Dämung UP Box

1. Perfekte Dämmung

Die gedämmten Boxen, die Optiarmatur-UP-Box und die neue Optiflex-Verteiler-Box, gewährleisten die Kalt- und Warmwassertrennung bis zum Anschluss auf die Etagenverteilung im Optiflex-Profix Einzelzapfstellensystem.

Alle Vorteile der UP-Box mit Verteiler-Box auf einen Blick

Planung Installation Betrieb

Planung

  • CAD-Planungsdaten: BIM, technische Daten, Druckverlust etc.
  • Optimale Systemanbindung an die Nussbaum Gesamtlösung
  • Passt in alle Bausituationen dank verschiedener Ausführungen (Vorwandsysteme, Mauerwerk, Universal)
  • Bestes Preis-Leistungs-Verhältnis
  • Normerfüllung: SIA-385/2- und W3-konformes Gesamtsystem, SVGW-geprüfte und -zertifizierte Systemkomponenten
  • Optimaler Schallschutz: Befestigungsschienen von der Isolationsbox entkoppelt. Untereinander nicht verbundene Bauteile
  • Kompetente Beratung und Support

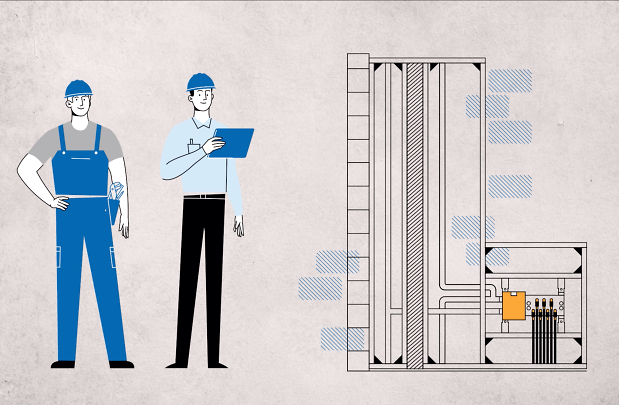

Up-Box, Etagenarmaturen, Planung

KOMPAKTE BOX, GROSSE VORTEILE

Die UP-Box bietet viele Vorteile: von der sicheren Planung über die einfache Installation bis hin zum effizienten Betrieb.

Sicher planen
Dank präzisen und schlanken BIM-Daten kann die UP-Box bereits in der Planungsphase normgerecht in jede Bausituation integriert werden. Zudem ist eine optimale System-Anbindung an die Nussbaum Gesamtlösung garantiert.

Einfach installieren
Als anschlussfertige und vorkonfektionierte Kompaktbox ist die UP-Box schnell und einfach installiert und mit wenigen Handgriffen an die Nussbaum Gesamtlösung angeschlossen. Die Montageanleitungen finden Sie beim jeweiligen Produkt im Online-Shop.

Trinkwasser-Hygiene und Energieeffizienz
Mit der UP-Box werden Warm- und Kaltwasser sauber getrennt. Dies garantiert eine optimale Hygiene im Trinkwasserbereich. Durch die hohe Dämmung wird zudem Energie gespart – und somit ein wirtschaftlicher Betrieb sichergestellt.

EINE INNOVATION, MEHRERE AUSFÜHRUNGEN

Die UP-Boxen sind in mehreren Ausführungen erhältlich. Alle Ausführungen sind ausserdem in den Varianten «Optivis» für den Einbau in Optivis-Tec, «Mauerwerk» für den konventionellen Einbau ins Mauerwerk und «Neutral» für einen universellen Einbau verfügbar. So kann die UP-Box geschweisst oder geschraubt in einem Element verwendet werden. Weiter sind auch die Varianten «GIS» und «Duofix» für weitere Vorwand-Installationssysteme verfügbar. Vermerk: Befestigungsmaterial muss neu separat bestellt werden. Befestigungsmaterial für Optivis-Tec und andere Systeme vorhanden.

Die Zähler- und Druckreduziereinheit ist jeweils mit einem Kunststoff-Verschlusszapfen verschlossen. Falls keine KOAX-Messkapsel oder Reduzierpatrone eingesetzt wird, muss für den Dauerbetrieb ein Rotguss-Verschlusszapfen eingesetzt werden.

RNU Unterputzboxen 70013 619x405

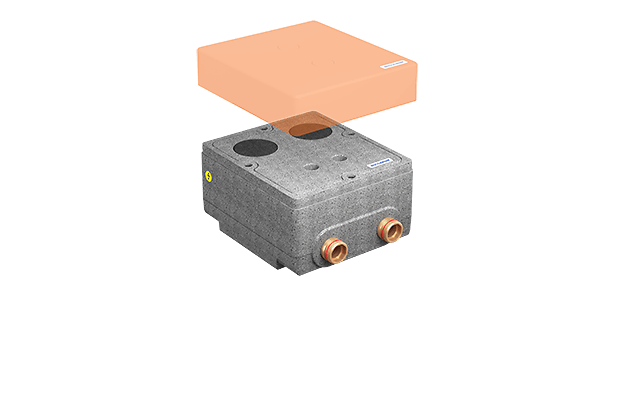

UP-Box Doppelausführung kompakt

Doppelausführung kompakt mit Absperrarmatur und Gehäuse für Einbau KOAX-Messkapsel , mit Blinddeckel, Bauschutzkappe orange.

Zum Shop
RNU Unterputzboxen 70008 619x405

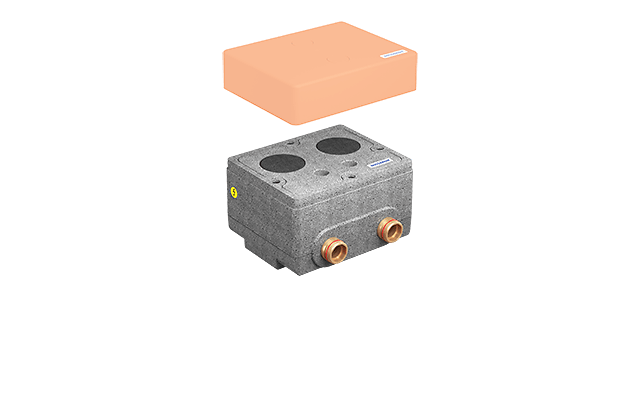

UP-Box Doppelausführung

Doppelausführung mit Absperrarmatur und Gehäuse für Einbau KOAX-Messkapsel und Druckreduzierpatrone, mit Blinddeckel, Bauschschutzkappe orange.

Zum Shop
RNU Unterputzboxen 70000 619x405

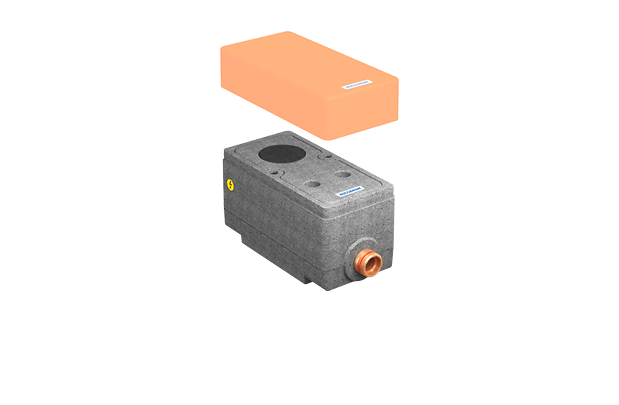

UP-Box Einzelausführung

Als UP-Box Einzelausführung mit UP-Absperrarmatur, Zähler und Druckreduziereinheit, bestehend aus Geradsitzabsperrventil, KOAX-Zähler und Druckreduzieranschlussgehäuse für Kalt- oder Warmwasser.

Zum Shop

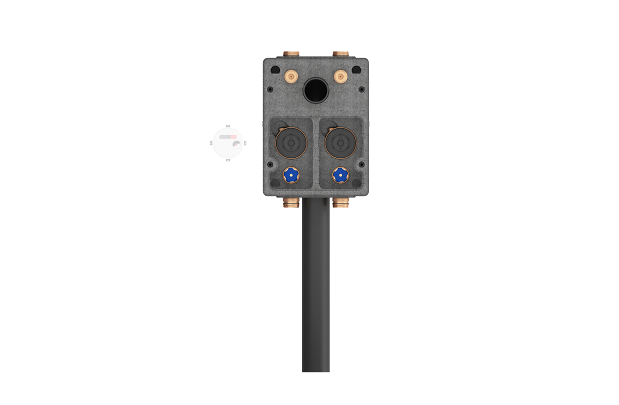

RNU Unterputzboxen 70018 619x405

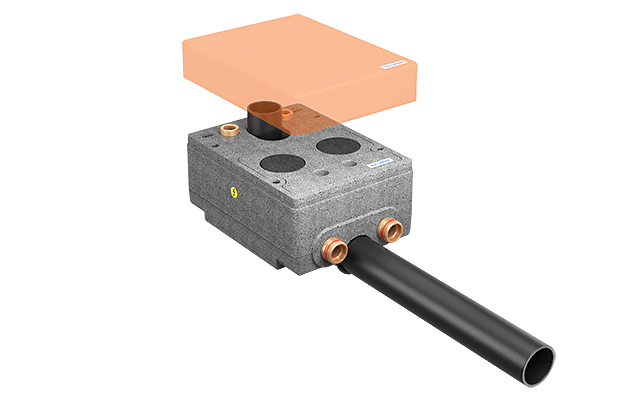

UP-Box Waschtisch

Als UP-Waschtischbox mit UP-Absperrarmatur und Zählereinheit, bestehend aus Geradsitzabsperrventil, KOAX-Zähleranschlussgehäuse, Waschtischanschluss für Kalt- und Warmwasser und integriertem Ablaufrohr.

Zum Shop

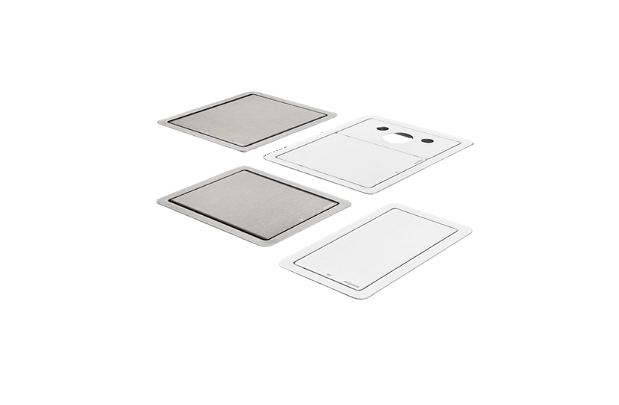

Für jede Box die passende Abdeckplatte

Zu jeder UP-Box stehen ästhetisch schöne (metallische) Abdeckplatten in den Varianten Edelstahl gebürstet, Stahl beschichtet (weiss) und individuell belegbar bzw. anstreichbar zur Auswahl. So müssen nicht mehr mehrere Rosetten für eine Installation verwendet werden.

Druckreduzierpatrone

Mit der Druckreduzierpatrone arbeiten Sie in Hochhäusern mit nur einer Druckzone. Damit verringern Sie Ihren Material- und Zeitaufwand, und schaffen gleichzeitig optimale Druckbedingungen auf der Etage.

Um den naturgemässen Druckabfall von Stockwerk zu Stockwerk zu kompensieren, werden pro Stockwerk zwei Reduzierpatronen (1x Kalt-, und 1x Warmwasser) für Unterputzmontage mit einem konstanten Sekundärdruck von 3.0 bar eingebaut. Das bedeutet für Sie rationelleres Arbeiten mit weniger Material und den Komfort der garantierten Druckverhältnisse von optimalen 3.0 bar.
