Istruzioni per l’uso - Adattatore di rete 230 V 18 V
3.2 Indicatore di stato a LED
|
Indicatore di stato
a |
Significato |
Rimedio |
|---|---|---|
|
Il LED è acceso con luce fissa. |
L’adattatore di rete è pronto all’uso. |
– |
|
Il LED lampeggia. |
La protezione termica è scattata.
oppure
|
Scollegare l’adattatore di rete dalla fonte di energia elettrica e lasciarlo raffreddare per almeno 5 min. Se il problema persiste effettuare la manutenzione dell’adattatore di rete. |
|
È scattata la protezione contro il cortocircuito o il sovraccarico. |
Scollegare l’adattatore di rete dalla fonte di energia elettrica e lasciarlo raffreddare per almeno 5 min. Il relè di sovraccarico termico interno torna autonomamente nella posizione normale. Se il problema persiste effettuare la manutenzione dell’adattatore di rete. |
3.3 Funzionamento

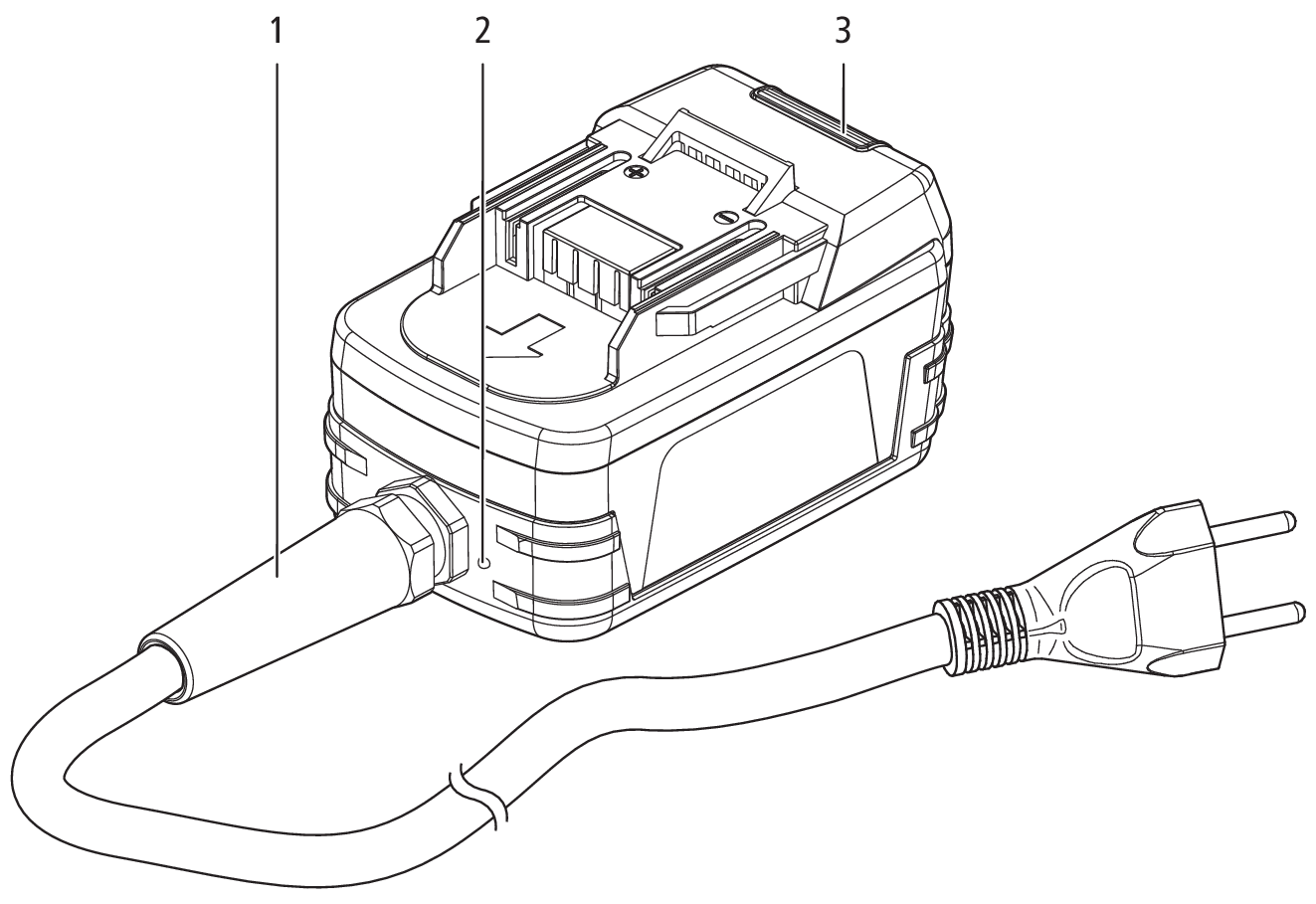

L’adattatore di rete è un convertitore di tensione che converte la tensione di rete da corrente alternata a 230 volt a corrente continua a 18 volt.
L’adattatore di rete viene inserito, al posto di un accumulatore, nell’alloggiamento presente nell’impugnatura della pressatrice e viene collegato, attraverso la spina di alimentazione del cavo di collegamento, a una normale presa elettrica.
L’adattatore di rete è concepito per tre pressature al minuto. Subisce un riscaldamento che varia in funzione del carico di corrente, della durata di impiego e della temperatura ambiente. Al raggiungimento della temperatura limite, l’adattatore di rete si disattiva automaticamente.
Trascorso un tempo di raffreddamento di ca. 5 minuti può riprendere a funzionare. Il LED indica le condizioni operative dell’adattatore, 👉 Indicatore di stato a LED.

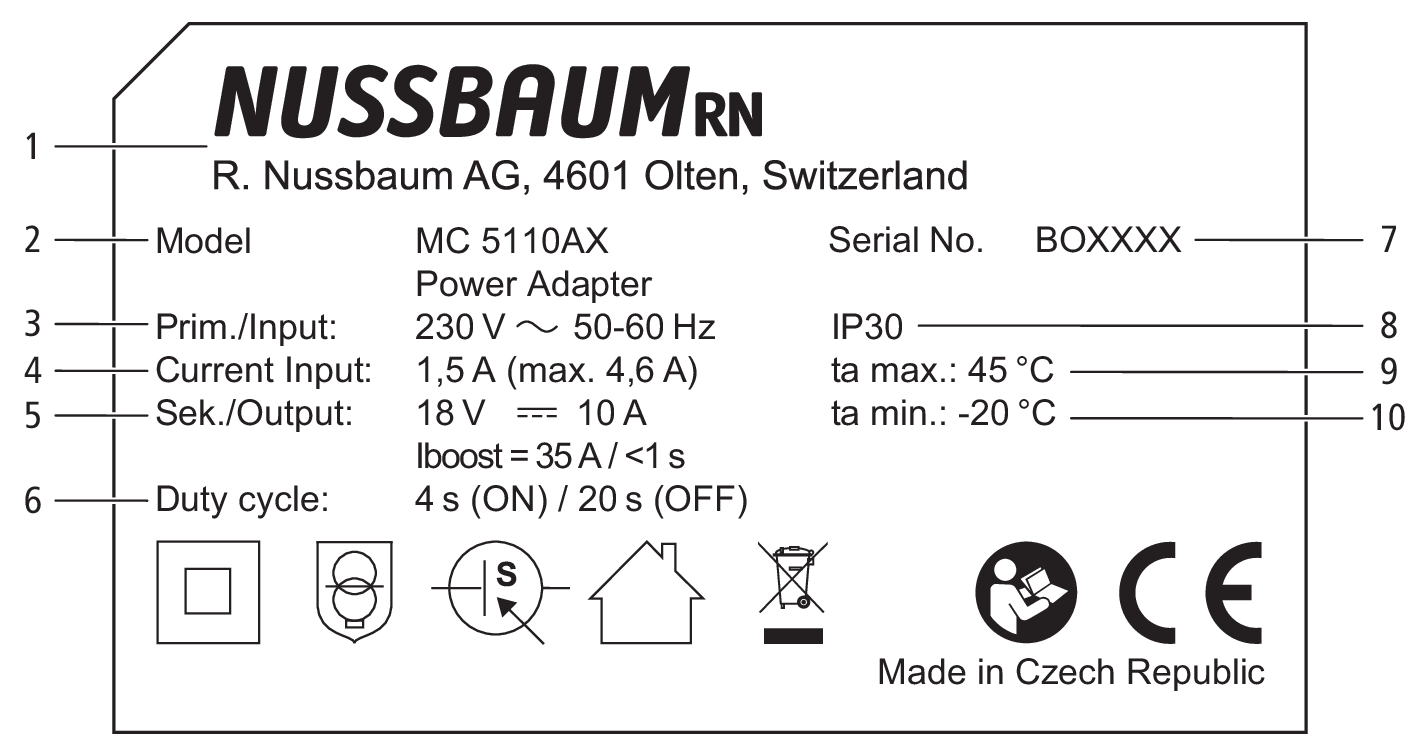

3.4 Targhetta
La targhetta si trova sul lato inferiore dell’adattatore di rete e contiene i dati di seguito riportati.
|
1 |
Logo e indirizzo del produttore |
|
2 |
Modello |
|
3 |
Tensione/frequenza di ingresso |
|
4 |
Intensità di corrente di ingresso |
|
5 |
Tensione / intensità di corrente di uscita |
|
6 |
Ciclo di lavoro |
|
7 |
Numero di serie |
|
8 |
Classe di protezione |
|
9 |
Temperatura max. |
|
10 |
Temperatura min. |
Per le spiegazioni relative ai simboli si rimanda al capitolo «Simboli sull’adattatore di rete», 👉 Simboli sull’adattatore di rete.
