299.0.892 / V8

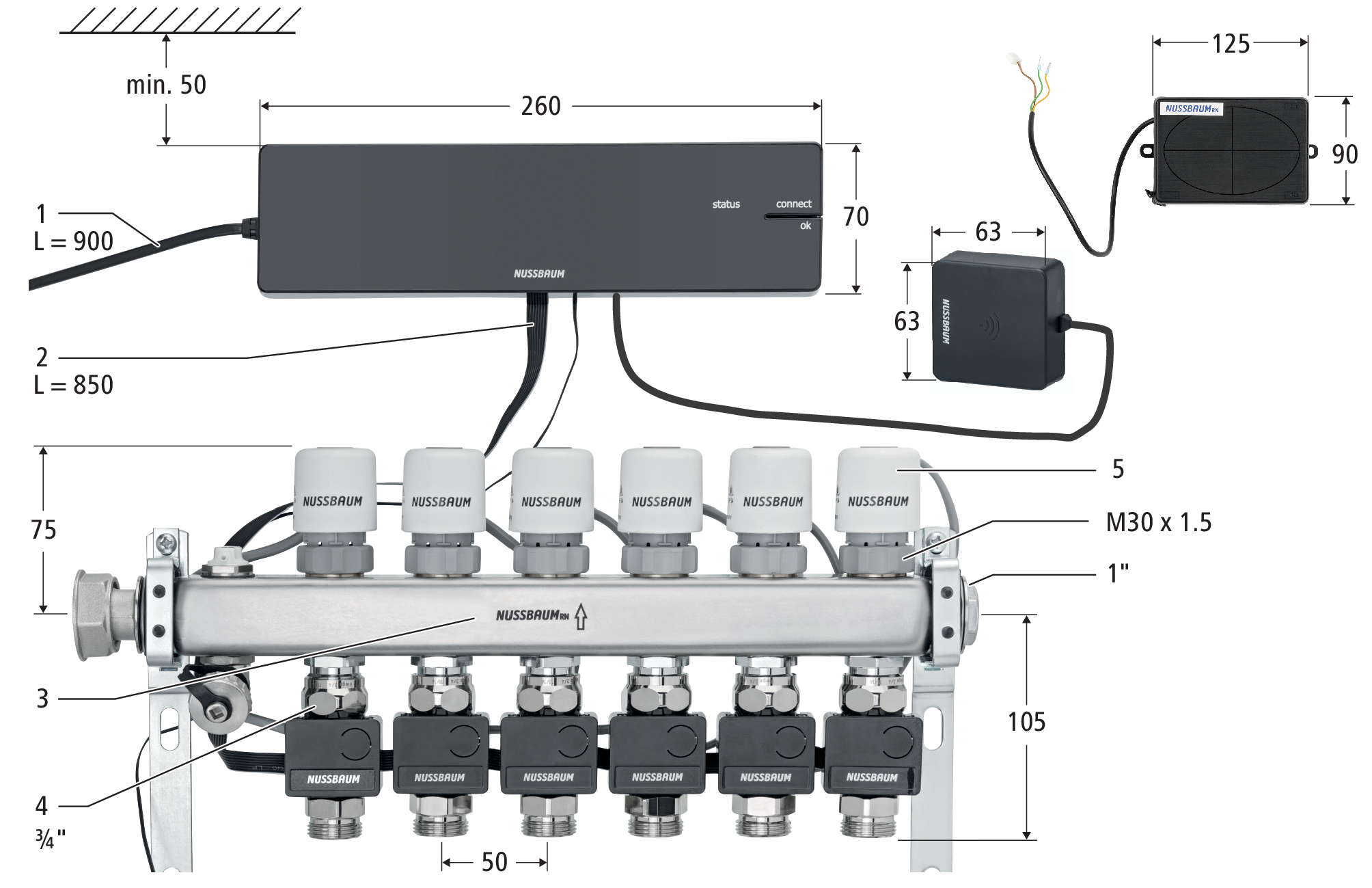

4 Misure d’installazione e spazio necessario

1

Cavo di alimentazione

4

Raccordo per Eurocono 3/4"

2

Cavo piatto

5

Testa della valvola con cappuccio di protezione

3

Collettore di ritorno

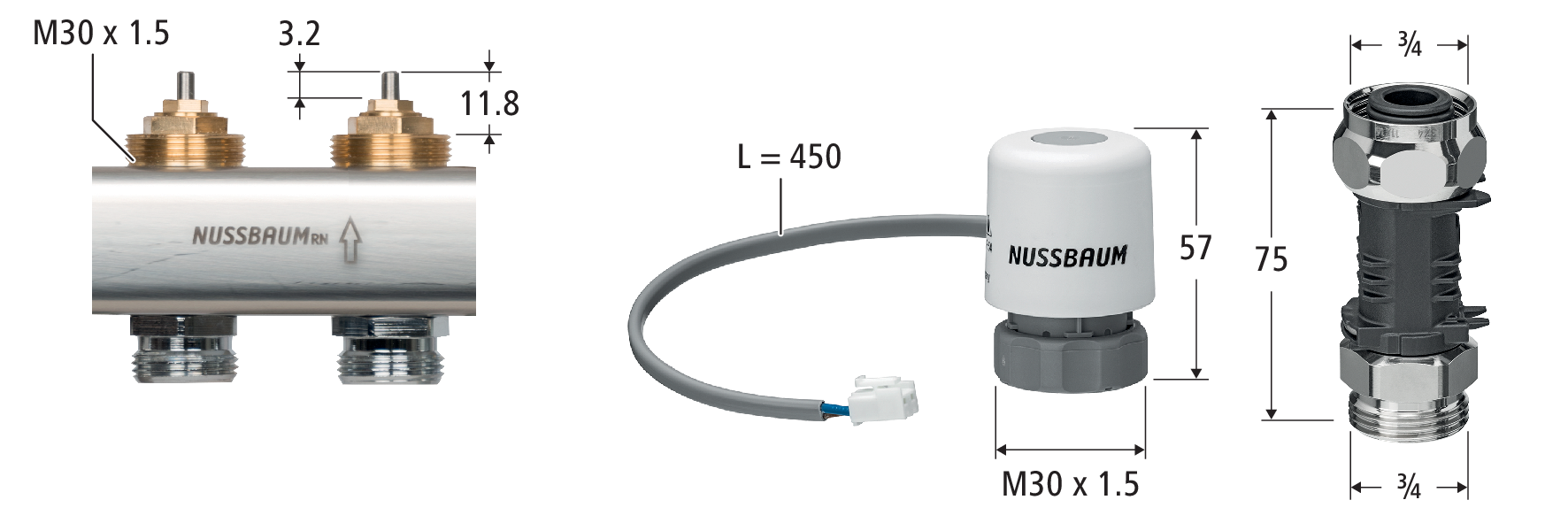

Vista dettagliata della testa della valvola (a sinistra), del cappuccio di protezione (al centro) e del raccordo per Eurocono 3/4" (a destra)

Compra ora

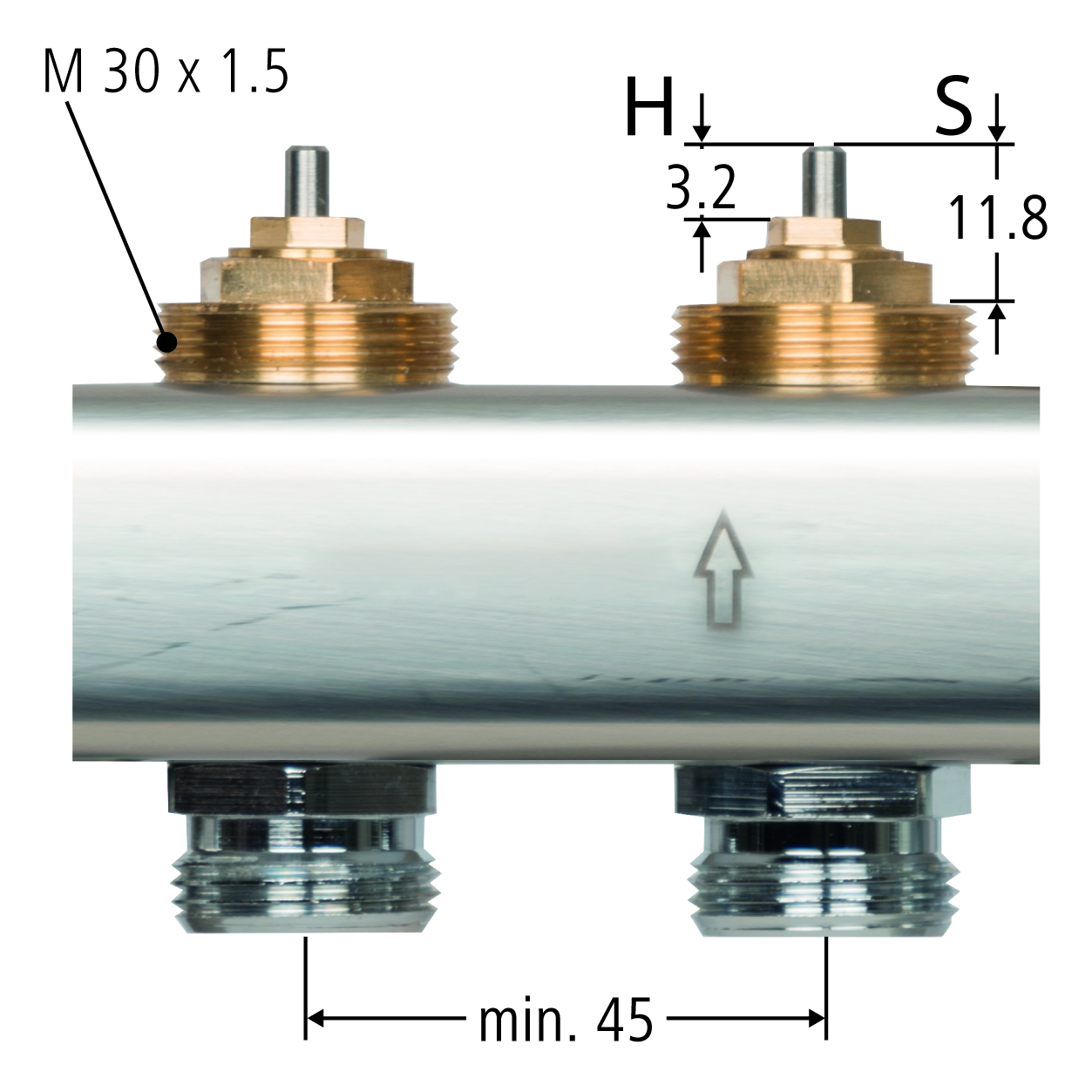

4.1 Misure d’installazione e requisiti per l’installazione successiva su collettori di riscaldamento esistenti

I collettori di riscaldamento di altri produttori sono compatibili con il Therm-Control-Set di regolazione 56000 se soddisfano le seguenti specifiche:

  • Filettatura di collegamento con Eurocono e inserti valvola − M30 × 1.5 mm

  • Inserti valvola − corsa (H) 3.2 mm / punto di chiusura (S) 11.8 mm

  • Uscite collettori − distanza minima 45 mm

L’uso di componenti elettronici di altri produttori non è ammesso per Therm-Control.

La Nussbaum non si assume alcuna garanzia se nel Therm-Control-Set di regolazione sono installate parti elettroniche di altri produttori.

Per l’installazione successiva è necessario osservare i seguenti punti:

  • Deve essere presente un allacciamento elettrico di 230 V.

  • Con il Therm-Control-Attuatore avvitato (in assenza di alimentazione elettrica), il circuito di riscaldamento deve essere chiuso.

  • I punti di misurazione della temperatura devono sempre essere montati sul collettore di ritorno.

  • Gli attuatori possono essere montati anche sul collettore di mandata. La lunghezza del cavo (45 cm) degli attuatori deve essere sufficiente.

  • Tutti i misuratori di portata devono essere completamente aperti.

  • Per bypassare i singoli circuiti di riscaldamento o per collegare un ulteriore collettore si possono utilizzare cavi piatti (56015) da 150 mm, 850 mm o 5'000 mm.
