3 Descrizione del prodotto

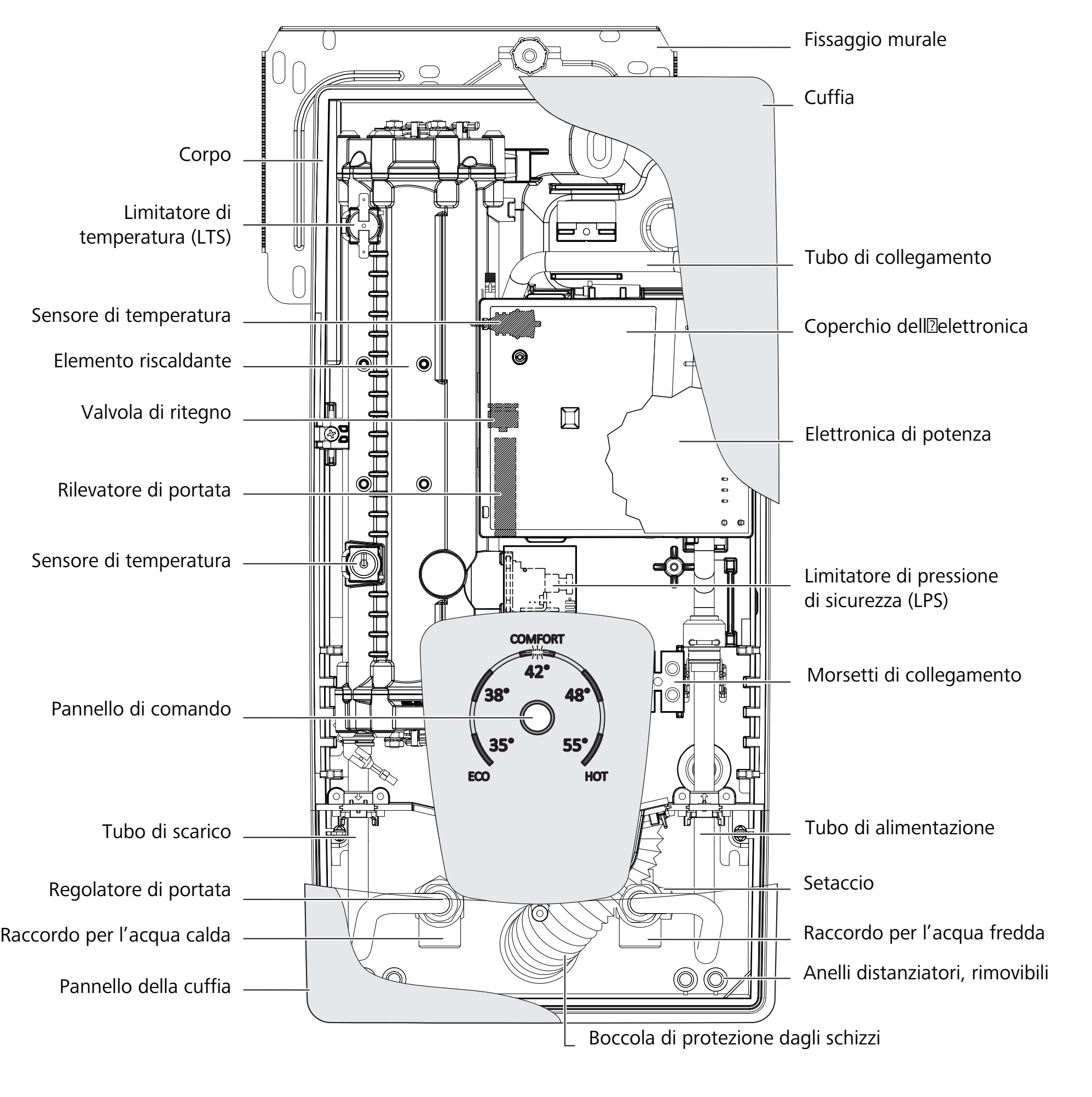

3.1 Struttura

3.2 Funzione

Lo scaldacqua istantaneo DCX 13 è uno scaldacqua istantaneo a controllo elettronico e resistente alla pressione. Serve per l’alimentazione di uno o più punti di presa con acqua calda in un impianto di acqua potabile.

La temperatura dell’acqua calda può essere impostata gradualmente utilizzando il pulsante di selezione della temperatura sul pannello di comando. Non appena viene aperto un rubinetto dell’acqua calda collegato, l’apparecchio si accende automaticamente e riscalda l’acqua fredda in entrata alla temperatura impostata dall’utente sul pannello di comando dell’apparecchio. È necessaria una portata minima affinché l’apparecchio accenda l’elemento riscaldante. Se la portata minima non viene raggiunta, l’apparecchio spegne automaticamente l’elemento riscaldante. Se il limite di capacità dell’apparecchio viene superato, la temperatura dell’acqua calda impostata potrebbe non essere raggiunta. In questo caso, la temperatura dell’acqua calda può essere aumentata riducendo la quantità di acqua calda sul rubinetto di presa.

L’elettronica di potenza regola la potenza assorbita in funzione della temperatura in uscita selezionata, della temperatura in entrata e della portata, in modo da raggiungere con precisione la temperatura impostata e mantenerla costante nonostante le oscillazioni della pressione dell’acqua. L’apparecchio è dotato di dispositivi di sicurezza per limitare la temperatura e la pressione dell’acqua nonché per rilevare le bolle d’aria nelle condutture dell’acqua interne dell’apparecchio. L’apparecchio può essere azionato in un circuito prioritario con un relais di distacco del carico esterno per scaldacqua istantanei elettronici.

3.3 Dimensioni

3.4 Targhetta

La targhetta si trova dietro al pannello rimovibile della cuffia.

1

Contrassegno per l’impostazione della potenza

2

Tipo di apparecchio

3

Numero di serie

4

Resistenza specifica all’acqua minima consentita

5

Pressione nominale

6

Frequenza della tensione di alimentazione

7

Marchio di conformità CE

8

Simbolo di compatibilità elettromagnetica

9

Contrassegno della classe di protezione IP (a seconda dell’utilizzo del telaio di montaggio RDX 3)

10

Massima temperatura dell’acqua consentita

11

Posizione di montaggio

12

Simbolo relativo a sicurezza comprovata

3.5 Dati tecnici

Classe di efficienza energetica (secondo il Regolamento UE 812/2013)

A

Potenza nominale

Corrente nominale

[kW]

[A]

11 … 13.5

16 … 20

Potenza selezionata

Corrente selezionata

[kW]

[A]

11

16

13.5

20

Tensione nominale

[V]

400

400

Alimentazione elettrica

Trifase L1, L2, L3, PE AC

Sezione min. del cavo*

[mm2]

1.5

2.5

Potenza max. acqua calda a ΔT = 28 K

[l/min]

5.6**

6.9**

Potenza max. acqua calda a ΔT = 38 K

[l/min]

4.1

5.1**

Capacità nominale

[l]

0.4

Pressione nominale

[MPa] (bar)

1 (10)

Tipo di connessione

resistente alla pressione o senza pressione

Impianto di riscaldamento

Impianto di riscaldamento a filo nudo IES®

Campo d’impiego a 15 °C:

resistenza all’acqua specifica

conducibilità elettrica specifica



[Ω⋅cm]

[mS/m]



≥ 1’100

≤ 90

Temperatura in entrata

[°C]

≤ 30

Portata di attivazione

Portata max.

[l/min]

1.5

5.0***

Perdita di pressione:

a 1.5 l/min

a 9.0 l/min



[bar]

[bar]



0.08

1.3****

Temperature impostabili

[°C]

35 / 38 / 42 / 48 / 55

Potenza assorbita in stand-by

[W]

01:52

Raccordo per l’acqua

[pollici]

Peso (con riempimento d’acqua)

[kg]

4.2

Classe di protezione

I

Tipo di protezione

IP25 se installato senza telaio di montaggio RDX 3

IP24 se installato con telaio di montaggio RDX 3

Conformità

CE / GS / ESTI

* La sezione massima del cavo per l’allacciamento elettrico in alto ammonta a 10 mm2

** Acque miste

*** La portata è limitata per ottenere un aumento ottimale della temperatura.

**** Senza regolatore di portata

3.6 Scheda tecnica del prodotto UE 812/814

Scheda tecnica del prodotto in conformità ai Regolamenti UE 812/2013 e 814/2013

Designazione dell’apparecchio

Scaldacqua istantaneo

Tipo di apparecchio

DCX 13

Profilo di carico

XS

Classe di efficienza energetica per la produzione di acqua calda

A

Efficienza energetica produzione di acqua calda ηWH

[%]

39.3

Consumo annuo di corrente AEC

[kWh]

469

Consumo quotidiano di energia elettrica Qelec

[kWh]

2.147

Impostazione della temperatura sul regolatore di temperatura

[°C]

55

Livello di potenza sonora all’interno LWA

[db (A)]

15
