261.0.058 / V1

1 Montaggio e messa in servizio

1.1 Montaggio della scatola a incasso Geberit 151.125.00.1

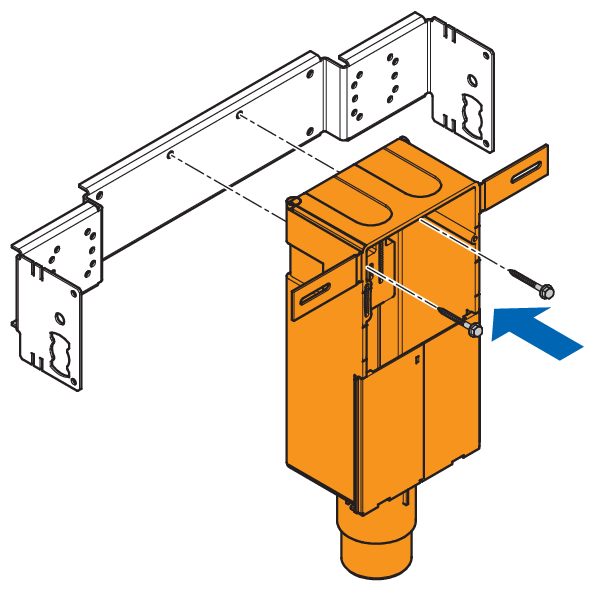

  1. Fissare la scatola a incasso Geberit 151.125.00.1 alla dima di montaggio del modulo per lavabo Optivis-Tec utilizzando le due viti a testa bombata (autofilettanti) M6 × 12 mm fornite in dotazione.

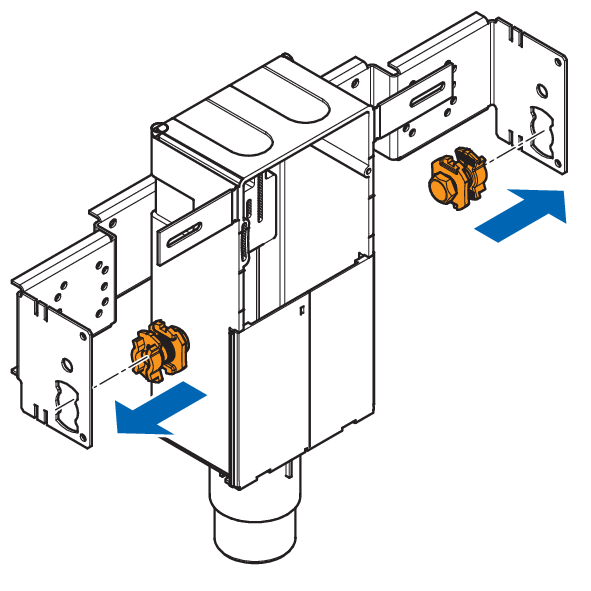

  2. Fissare la dima di montaggio con due set di ancoraggio Optivis 72004 ai binari Optivis-Tec 71040.
info-icon

Montare il sifone sotto muro e l’elemento di protezione Geberit seguendo le istruzioni di montaggio dell’azienda Geberit.

Compra ora

1.2 Montaggio della scatola a incasso Geberit 243.722.00.1

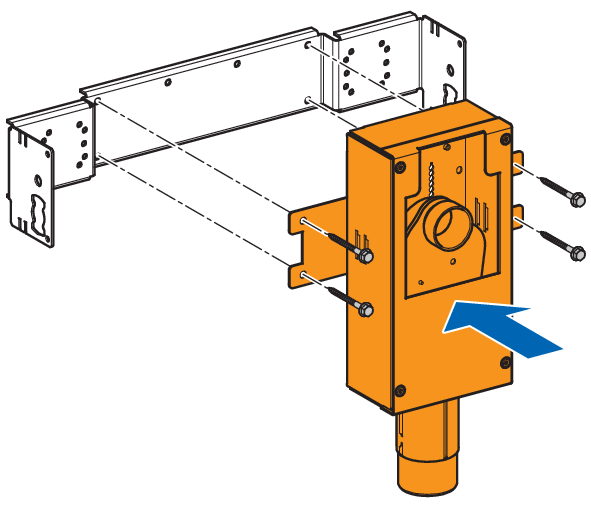

  1. Fissare la scatola a incasso Geberit 243.722.00.1 alla dima di montaggio del modulo per lavabo Optivis-Tec utilizzando le quattro viti da lamiera fornite in dotazione.

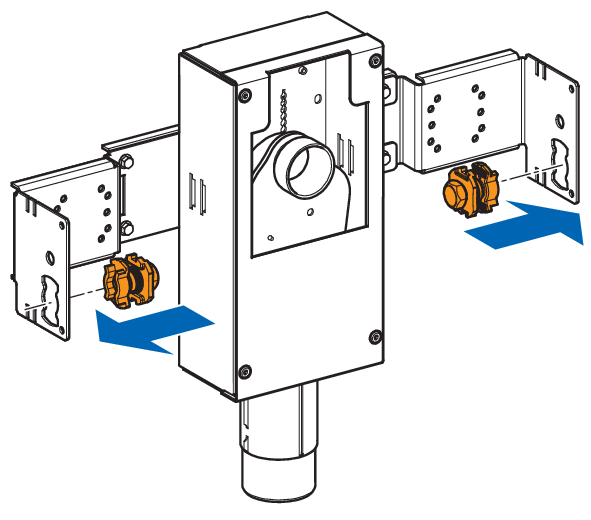

  2. Fissare la dima di montaggio con due set di ancoraggio Optivis 72004 ai binari Optivis-Tec 71040.
info-icon

Montare il sifone sotto muro e l’elemento di protezione Geberit seguendo le istruzioni di montaggio dell’azienda Geberit.
