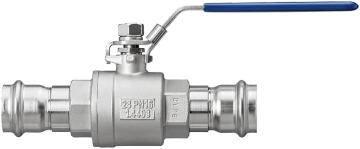

80102 Optipress-Rubinetto a sfera
con manico in metallo
con blocco manico, con sfera in acciaio inossidabile, con guarnizione PTFE, con guarnizione del perno PTFE, con manico blu
| materiale principale | acciaio inossidabile 1.4408 |
| medi | acqua / aria compressa |
| pressione d'esercizio max. | 16 bar |
| pressione nominale | PN 16 |
| temperatura d'esercizio max. | 110 °C |
| classe di qualità dell'aria compressa | 1 - 4 |

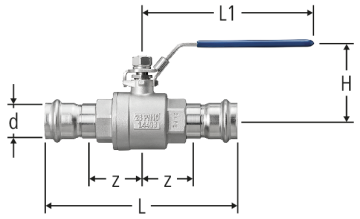

| d | z | L | L1 | H | Kvs | Art. n° | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 22 | 52 | 151 | 125 | 53 | 47 | 22 | 80102.24 |
| 20 | 1 | - | ||||
|
|
|||||||||||||||
| 28 | 59 | 165 | 145 | 68 | 54 | 28 | 80102.25 |
| 20 | 1 | - | ||||
|
|
|||||||||||||||
| 35 | 62 | 176 | 160 | 74 | 82 | 35 | 80102.26 |
| 20 | 1 | - | ||||
|
|
|||||||||||||||
Nota
Non omologato per installazioni con acqua potabile secondo la direttiva W3 della SSIGA.
CAD / BIM
| Descrizione | Optipress-Rubinetto a sfera |
| Dimensione |
|
| Numero di articolo |
80102.24
|
