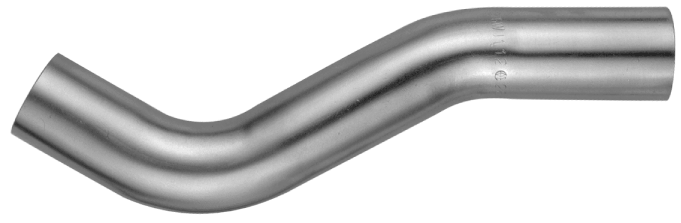

80387 Optipress-Industry-Cavalcavia
| materiale principale | acciaio inossidabile 1.4301 |
| pressione d'esercizio max. | 16 bar |
| pressione nominale | PN 16 |
| temperatura d'esercizio max. | 95 °C |
| D | L | L1 | L2 | H | ζ | Art. n° | CHF | RK | VE | suissetec | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 163 | 10 | 59 | 37 | 2.4 | 15 | 80387.22 |
| 22 | 1 | - |
| 18 | 175 | 17 | 60 | 39 | 2.1 | 18 | 80387.23 |
| 22 | 1 | - |
| 22 | 210 | 27 | 71 | 46 | 1.7 | 22 | 80387.24 |
| 22 | 1 | - |
Nota
L1 = misura massima di accorciamento
CAD / BIM
| Descrizione | Optipress-Industry-Cavalcavia |
| Dimensione |
|
| Numero di articolo |
80387.22
|
