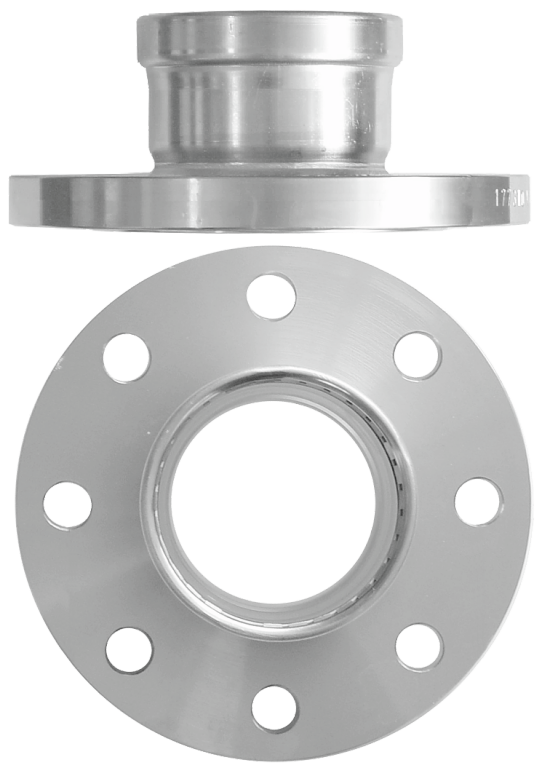

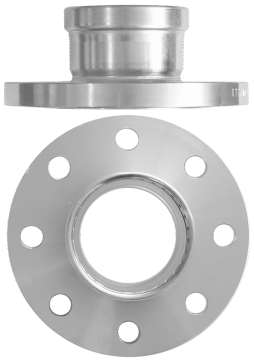

80349 Optipress-Industry-Flangia PN 10/16
| materiale principale | acciaio inossidabile 1.4301 |
| pressione d'esercizio max. | 16 bar |
| pressione nominale | PN 10/16 |
| temperatura d'esercizio max. | 95 °C |
| norma flangia | EN 1092 - PN 16 |

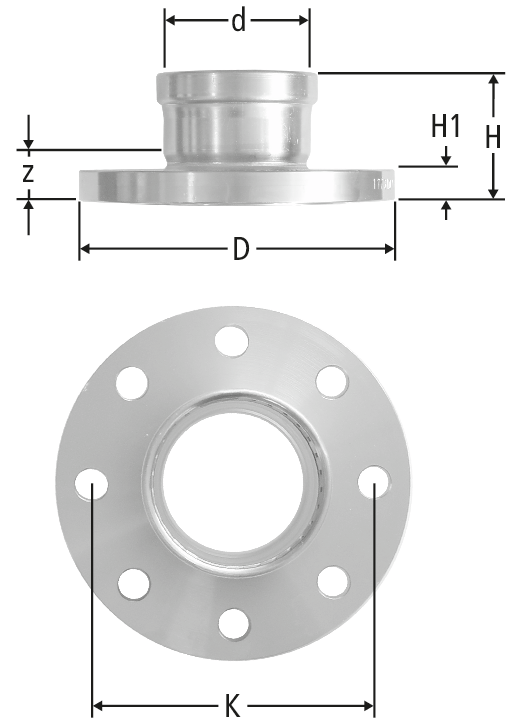

| DN | d | D | z | H | H1 | N | K | ζ | Art. n° | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 35 | 140 | 44 | 70 | 18 | 4x Ø18 | 100 | 0.2 | 35 x 32 | 80349.26 |
| 22 | 1 | - | ||||
|
|
||||||||||||||||||
| 40 | 42 | 150 | 56 | 93 | 18 | 4x Ø18 | 110 | 0.1 | 42 x 40 | 80349.27 |
| 22 | 1 | - | ||||
|
|
||||||||||||||||||
| 50 | 54 | 165 | 56 | 97 | 18 | 4x Ø18 | 125 | 0.1 | 54 x 50 | 80349.28 |
| 22 | 1 | - | ||||
|
|
||||||||||||||||||
| 65 | 76.1 | 180 | 30 | 79 | 17 | 8x Ø18 | 145 | 0.1 | 76.1 x 65 | 80349.71 |
| 24 | 1 | - | ||||
|
|
||||||||||||||||||
| 80 | 88.9 | 200 | 32 | 82 | 20 | 8x Ø18 | 160 | 0.1 | 88.9 x 80 | 80349.72 |
| 24 | 1 | - | ||||
|
|
||||||||||||||||||
| 100 | 108 | 220 | 32 | 92 | 20 | 8x Ø18 | 180 | 0.1 | 108 x 100 | 80349.73 |
| 24 | 1 | - | ||||
|
|
||||||||||||||||||
Nota
N = numero di fori x diametro
Guida alla scelta dei viti per raccordi con flange
CAD / BIM
| Descrizione | Optipress-Industry-Flangia PN 10/16 |
| Dimensione |
|
| Numero di articolo |
80349.26
|
