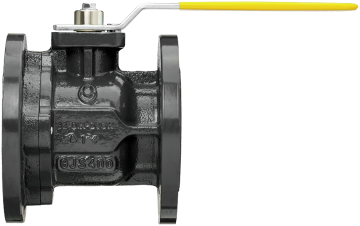

89007 Rubinetto a sfera per gas
con flangia
con sfera (ottone, cromata chimicamente), con guarnizione (PTFE), con manico giallo
| materiale principale | ghisa in GGG 40 |
| pressione d'esercizio max. | 5 bar |
| pressione nominale | PN 5 |
| temperatura d'esercizio max. | 60 °C |
| medi | gas cittadino / gas naturale / gas liquido |

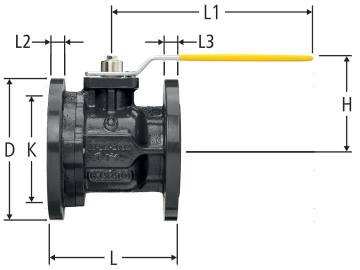

| DN | D | L | L1 | H | N | K | Art. n° | VE | CHF | RK | suissetec | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 115 | 125 | 200 | 77 | 4x Ø14 | 85 | DN | 25 | 89007.23 | 1 |
| 20 | 663.163 | ||||
|
|
|||||||||||||||||
| 32 | 140 | 130 | 200 | 82 | 4x Ø18 | 100 | DN | 32 | 89007.24 | 1 |
| 20 | 663.164 | ||||
|
|
|||||||||||||||||
| 40 | 150 | 140 | 240 | 92 | 4x Ø18 | 110 | DN | 40 | 89007.25 | 1 |
| 20 | 663.165 | ||||
|
|
|||||||||||||||||
| 50 | 165 | 150 | 240 | 99 | 4x Ø18 | 125 | DN | 50 | 89007.26 | 1 |
| 20 | 663.166 | ||||
|
|
|||||||||||||||||
| 65 | 185 | 170 | 260 | 121 | 4x Ø18 | 145 | DN | 65 | 89007.27 | 1 |
| 20 | 663.167 | ||||
|
|
|||||||||||||||||
| 80 | 200 | 180 | 260 | 130 | 8x Ø18 | 160 | DN | 80 | 89007.28 | 1 |
| 20 | 663.168 | ||||
|
|
|||||||||||||||||
| 100 | 220 | 190 | 260 | 144 | 8x Ø18 | 180 | DN | 100 | 89007.29 | 1 |
| 20 | 663.171 | ||||
|
|
|||||||||||||||||
Nota
N = numero di fori x diametro
Guida alla scelta dei viti per raccordi con flange
CAD / BIM
| Descrizione | Rubinetto a sfera per gas |
| Dimensione |
|
| Numero di articolo |
89007.23
|
