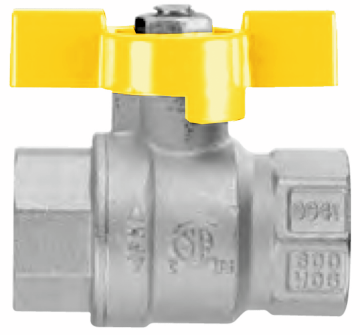

89004 Rubinetto a sfera per gas
con volantino a farfalla
con sfera (ottone, cromata chimicamente), con guarnizione (PTFE), con guarnizione del perno (HNBR), con volantino a farfalla giallo
| materiale principale | ottone |
| trattamento della superficie | nichelato |
| pressione d'esercizio max. | 5 bar |
| pressione nominale | PN 5 |
| temperatura d'esercizio max. | 60 °C |
| medi | gas cittadino / gas naturale / gas liquido |

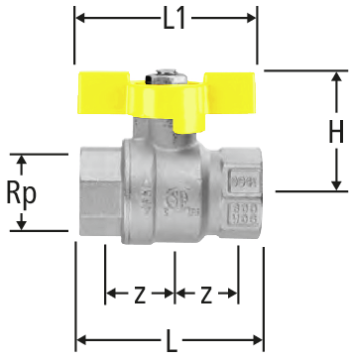

| Rp | z | L | L1 | H | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ⅜ | 20 | 60 | 50 | 33 | ⅜ | 89004.53 | 1 |
| 20 | 663.132 | ||||
|
|
||||||||||||||
| ½ | 25 | 75 | 61 | 39 | ½ | 89004.54 | 1 |
| 20 | 663.133 | ||||
|
|
||||||||||||||
| ¾ | 25 | 80 | 61 | 43 | ¾ | 89004.55 | 1 |
| 20 | 663.134 | ||||
|
|
||||||||||||||
| 1 | 28 | 90 | 72 | 52 | 1 | 89004.56 | 1 |
| 20 | 663.135 | ||||
|
|
||||||||||||||
CAD / BIM
| Descrizione | Rubinetto a sfera per gas |
| Dimensione |
|
| Numero di articolo |
89004.53
|
