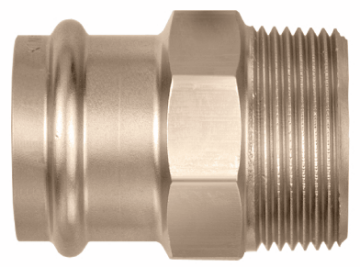

88065 Optipress-Gaz-Collegamento
con filetto maschio
| materiale principale | bronzo CC499K |
| pressione nominale | PN 1 |
| temperatura d'esercizio max. | 70 °C |
| R | d | z | L | S | ζ | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 15 | 24 | 46 | 19 | 0.4 | 15 x ½ | 88065.22 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||
| ½ | 18 | 23 | 45 | 22 | 0.2 | 18 x ½ | 88065.24 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||
| ¾ | 22 | 26 | 49 | 27 | 0.2 | 22 x ¾ | 88065.29 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||
| 1 | 28 | 32 | 55 | 34 | 0.2 | 28 x 1 | 88065.30 | 1 |
| 20 | 267.115 | ||||
|
|
|||||||||||||||
| 1¼ | 35 | 34 | 60 | 43 | 0.2 | 35 x 1¼ | 88065.31 | 1 |
| 20 | 267.116 | ||||
|
|
|||||||||||||||
| 1½ | 42 | 30 | 66 | 50 | 0.1 | 42 x 1½ | 88065.32 | 1 |
| 20 | 267.117 | ||||
|
|
|||||||||||||||
| 2 | 54 | 39 | 79 | 66 | 0.1 | 54 x 2 | 88065.33 | 1 |
| 20 | 267.118 | ||||
|
|
|||||||||||||||
CAD / BIM
| Descrizione | Optipress-Gaz-Collegamento |
| Dimensione |
|
| Numero di articolo |
88065.22
|
