86160 Dima con raccordo di accoppiamento rapido
per contatore a capsula Koax
con tappo di chiusura (materiale sintetico)
| materiale principale | bronzo CC246E |
| pressione nominale | PN 10 |
| temperatura d'esercizio max. | 90 °C |
| medi | acqua |

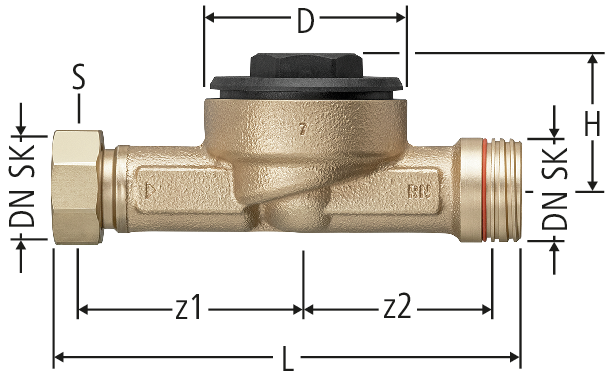

| DN SK | D | z1 | z2 | L | H | S | Kvs | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 65 | 72 | 68 | 148 | 43 | 36 | 4.4 | 20 | 86160.21 | 1 |
| 01 | 652.825 | ||||
|
|
|||||||||||||||||
Nota
Per il funzionamento continuo utilizzare il tappo di chiusura 67002.
Kvs: Misurato con il contatore a capsula Koax 67016
CAD / BIM
| Descrizione | Dima con raccordo di accoppiamento rapido |
| Dimensione |
|
| Numero di articolo |
86160.21
|
