86004 Optiflex-Distributore
per accoppiamento rapido
| materiale principale | bronzo CC246E |
| pressione nominale | PN 10 |
| temperatura d'esercizio max. | 70 °C |

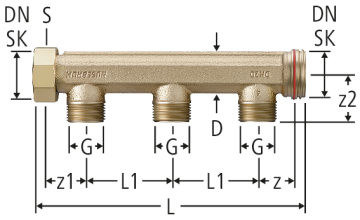

| DN SK | G | D | z | z1 | z2 | L | L1 | N | S | ζ | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | ¾ | 28 | 24 | 25 | 32 | 67 | 58 | 1 | 36 | 0.0 | 20 x 1 | 86004.21 | 1 |
| 10 | - | ||||
|
|
||||||||||||||||||||
| 20 | ¾ | 28 | 24 | 25 | 32 | 125 | 58 | 2 | 36 | 0.0 | 20 x 2 | 86004.22 | 1 |
| 10 | - | ||||
|
|
||||||||||||||||||||
| 20 | ¾ | 28 | 24 | 25 | 32 | 183 | 58 | 3 | 36 | 0.0 | 20 x 3 | 86004.23 | 1 |
| 10 | - | ||||
|
|
||||||||||||||||||||
| 20 | ¾ | 28 | 24 | 25 | 32 | 241 | 58 | 4 | 36 | 0.0 | 20 x 4 | 86004.24 | 1 |
| 10 | - | ||||
|
|
||||||||||||||||||||
| 20 | ¾ | 28 | 24 | 25 | 32 | 299 | 58 | 5 | 36 | 0.0 | 20 x 5 | 86004.25 | 1 |
| 10 | - | ||||
|
|
||||||||||||||||||||
Nota
N = numero di partenze
Nota: il valore Zeta e integrato nel collegamento a innesto.
CAD / BIM
| Descrizione | Optiflex-Distributore |
| Dimensione |
|
| Numero di articolo |
86004.21
|
