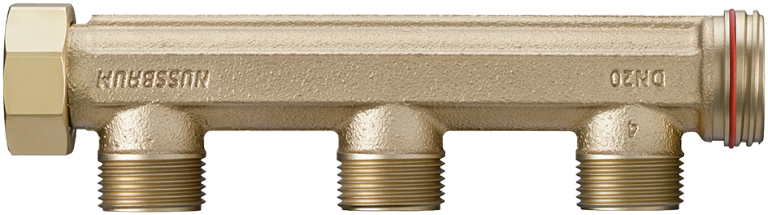

86004 Optiflex-Verteiler
für Schnellkupplung
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 10 |
| Betriebstemperatur max. | 70 °C |

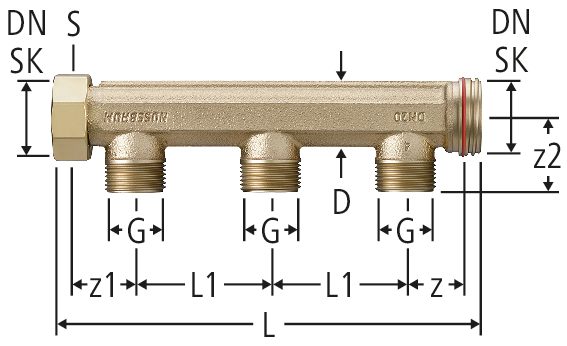

| DN SK | G | D | z | z1 | z2 | L | L1 | N | S | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | ¾ | 28 | 24 | 25 | 32 | 67 | 58 | 1 | 36 | 0.0 | 20 x 1 | 86004.21 | 1 |
| 10 | - | ||||
|
|
||||||||||||||||||||
| 20 | ¾ | 28 | 24 | 25 | 32 | 125 | 58 | 2 | 36 | 0.0 | 20 x 2 | 86004.22 | 1 |
| 10 | - | ||||
|
|
||||||||||||||||||||
| 20 | ¾ | 28 | 24 | 25 | 32 | 183 | 58 | 3 | 36 | 0.0 | 20 x 3 | 86004.23 | 1 |
| 10 | - | ||||
|
|
||||||||||||||||||||
| 20 | ¾ | 28 | 24 | 25 | 32 | 241 | 58 | 4 | 36 | 0.0 | 20 x 4 | 86004.24 | 1 |
| 10 | - | ||||
|
|
||||||||||||||||||||
| 20 | ¾ | 28 | 24 | 25 | 32 | 299 | 58 | 5 | 36 | 0.0 | 20 x 5 | 86004.25 | 1 |
| 10 | - | ||||
|
|
||||||||||||||||||||
Hinweis
N = Anzahl Abgänge
Hinweis: Der Zeta-Wert ist im Steckübergang integriert.
CAD / BIM
| Beschreibung | Optiflex-Verteiler |
| Grösse |
|
| Artikelnummer |
86004.21
|
