86113 Accoppiamento rapido con dado
per Optipress-Aquaplus
per distributore Optiflex, per scatola rubinetteria sotto muro, per scatola lavabo sotto muro
| materiale principale | bronzo CC246E |
| pressione nominale | PN 10 |
| temperatura d'esercizio max. | 90 °C |

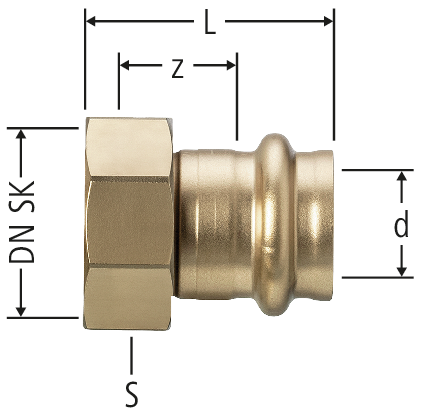

| DN SK | d | z | L | S | ζ | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 15 | 17 | 49 | 36 | 0.2 | 20 x 15 | 86113.22 | 1 |
| 10 | 326.161 | ||||
|
|
|||||||||||||||
| 20 | 18 | 17 | 49 | 36 | 0.2 | 20 x 18 | 86113.23 | 1 |
| 10 | 326.161 | ||||
|
|
|||||||||||||||
| 20 | 22 | 10 | 42 | 36 | 0.2 | 20 x 22 | 86113.24 | 2 |
| 10 | 326.161 | ||||
|
|
|||||||||||||||
| 20 | 28 | 17 | 50 | 36 | 0.2 | 20 x 28 | 86113.25 | 1 |
| 10 | 326.161 | ||||
|
|
|||||||||||||||
CAD / BIM
| Descrizione | Accoppiamento rapido con dado |
| Dimensione |
|
| Numero di articolo |
86113.22
|
