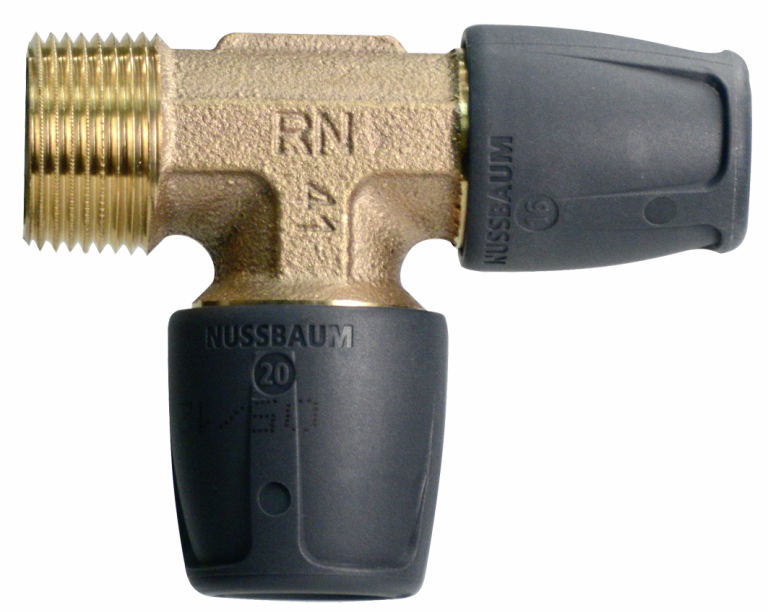

85144 Optiflex-Profix-Pezzo a Ti
con filetto maschio
| materiale principale | bronzo CC246E |
| pressione nominale | PN 10 |
| temperatura d'esercizio max. | 70 °C |

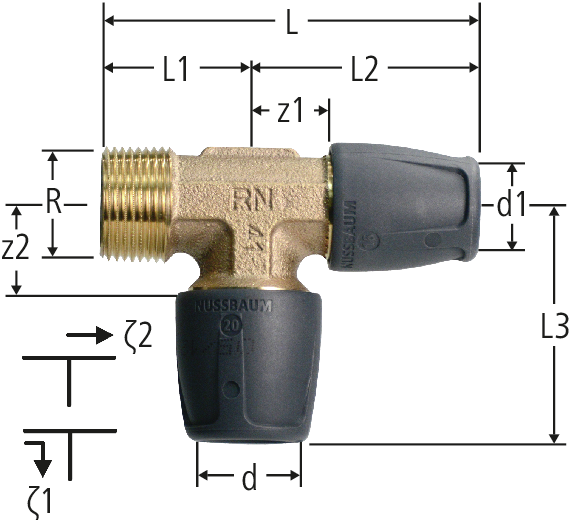

| R | d | d1 | z1 | z2 | L | L1 | L2 | L3 | ζ1 | ζ2 | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¾ | 16 | 16 | 18 | 18 | 86 | 34 | 52 | 52 | 1.3 | 1.2 | ¾ x 16 x 16 | 85144.21 | 1 |
| 10 | 331.661 | ||||
|
|
||||||||||||||||||||
| ¾ | 20 | 16 | 18 | 20 | 86 | 34 | 52 | 54 | 1.4 | 1.2 | ¾ x 20 x 16 | 85144.22 | 1 |
| 10 | 331.662 | ||||
|
|
||||||||||||||||||||
| ¾ | 20 | 20 | 20 | 20 | 88 | 34 | 54 | 54 | 1.3 | 1.0 | ¾ x 20 x 20 | 85144.23 | 1 |
| 10 | 331.662 | ||||
|
|
||||||||||||||||||||
CAD / BIM
| Descrizione | Optiflex-Profix-Pezzo a Ti |
| Dimensione |
|
| Numero di articolo |
85144.21
|
