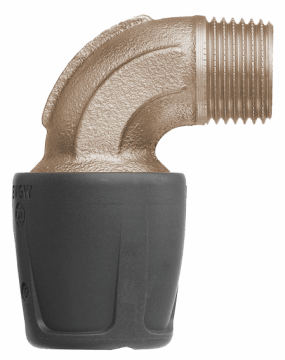

85145 Optiflex-Profix-Curva
con filetto maschio
| materiale principale | bronzo CC246E |
| pressione nominale | PN 10 |
| temperatura d'esercizio max. | 70 °C |

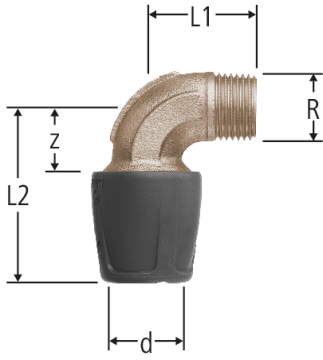

| R | d | z | L1 | L2 | ζ | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 16 | 18 | 31 | 52 | 0.6 | ½ x 16 | 85145.21 | 1 |
| 10 | 331.131 | ||||
|
|
|||||||||||||||
| ½ | 20 | 20 | 33 | 54 | 0.9 | ½ x 20 | 85145.22 | 1 |
| 10 | 331.132 | ||||
|
|
|||||||||||||||
| ¾ | 20 | 20 | 35 | 54 | 1.1 | ¾ x 20 | 85145.23 | 1 |
| 10 | 331.142 | ||||
|
|
|||||||||||||||
| ¾ | 25 | 23 | 40 | 65 | 0.4 | ¾ x 25 | 85145.24 | 1 |
| 10 | 331.143 | ||||
|
|
|||||||||||||||
CAD / BIM
| Descrizione | Optiflex-Profix-Curva |
| Dimensione |
|
| Numero di articolo |
85145.21
|
