86500 Optiflex-Flowpress-Valvola diritta
con filetto maschio
con testa easy-top
| materiale principale | bronzo CC246E |
| materiale secondario | materiale sintetico |
| pressione nominale | PN 10 |
| temperatura d'esercizio max. | 70 °C |

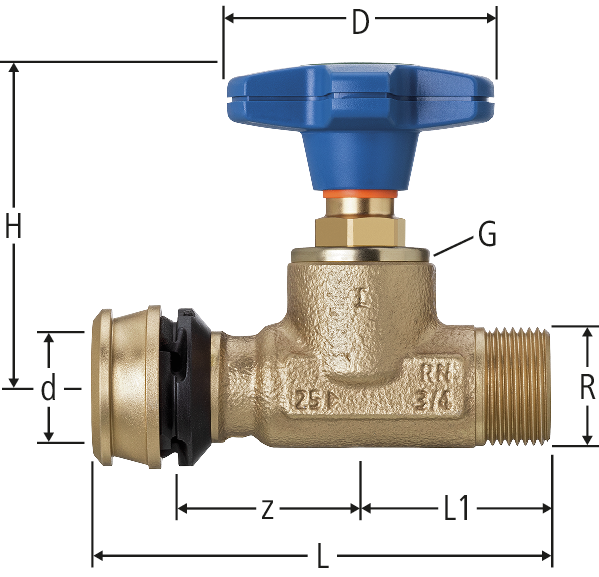

| R | G | d | D | z | L | L1 | H | Kvs | ζ | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¾ | ¾ | 25 | 60 | 40 | 102 | 42 | 73 | 4.51 | 11.46 | 25 x ¾ | 86500.24 | 1 |
| 10 | 381.463 | ||||
|
|
|||||||||||||||||||
| 1 | 1 | 32 | 73 | 46 | 116 | 51 | 89 | 7.61 | 11.50 | 32 x 1 | 86500.25 | 1 |
| 10 | 381.464 | ||||
|
|
|||||||||||||||||||
CAD / BIM
| Descrizione | Optiflex-Flowpress-Valvola diritta |
| Dimensione |
|
| Numero di articolo |
86500.24
|
