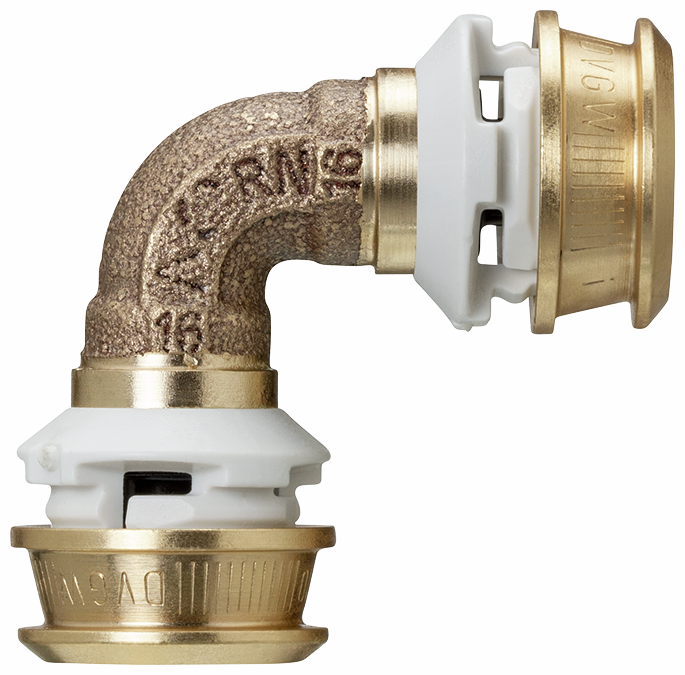

84240 Optiflex-Flowpress-Curva 90°
per tubo da 1 LU
| materiale principale | bronzo CC246E |
| materiale secondario | materiale sintetico |
| pressione nominale | PN 10 |
| temperatura d'esercizio max. | 70 °C |

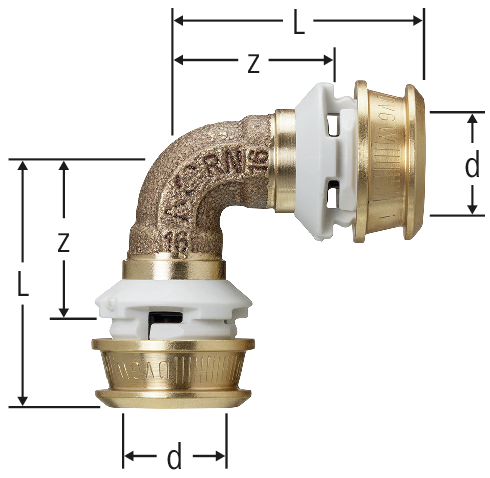

| d | s | z | L | W | ζ | Art. n° | VE | CHF | RK | suissetec | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 | 3.8 | 23 | 38 | 90° | 4.7 | 16x3.8 | 84240.11 | 1 |
| 10 | 342.111 |
Nota
d: può essere collegato solo ai tubi 87120 e 87123
CAD / BIM
| Descrizione | Optiflex-Flowpress-Curva 90° |
| Dimensione |
|
| Numero di articolo |
84240.11
|
