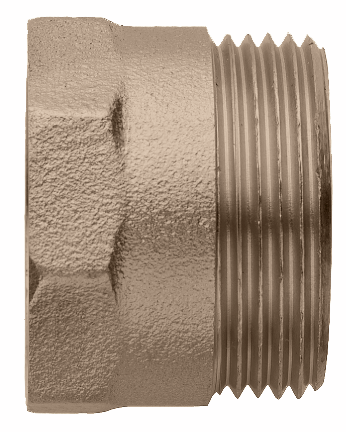

90045 Optifitt-Serra-Collegamento
per raccordo a sede piana
| materiale principale | bronzo CC499K |
| pressione nominale | PN 16 |
| temperatura d'esercizio max. | 90 °C |
| Rp | G | z | L | L1 | S | ζ | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ¾ | 16 | 29 | 11 | 27 | 0.2 | ½ x ¾ | 90045.22 | 5 |
| 03 | - | ||||
|
|
||||||||||||||||
| ¾ | 1 | 18 | 33 | 12 | 34 | 0.1 | ¾ x 1 | 90045.23 | 5 |
| 03 | - | ||||
|
|
||||||||||||||||
| 1 | 1¼ | 17 | 34 | 11 | 43 | 0.1 | 1 x 1¼ | 90045.24 | 5 |
| 03 | - | ||||
|
|
||||||||||||||||
| 1¼ | 1½ | 20 | 37 | 12 | 50 | 0.1 | 1¼ x 1½ | 90045.25 | 1 |
| 03 | - | ||||
|
|
||||||||||||||||
| 1½ | 2 | 11 | 30 | 14 | 53 | 0.1 | 1½ x 2 | 90045.26 | 1 |
| 03 | - | ||||
|
|
||||||||||||||||
CAD / BIM
| Descrizione | Optifitt-Serra-Collegamento |
| Dimensione |
|
| Numero di articolo |
90045.22
|
