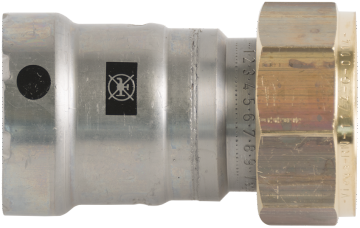

57048 Optifitt-Press-Raccordo
| materiale principale | acciaio 1.0308 |
| trattamento della superficie | zincato/nichelato |
| pressione nominale | PN 16 |
| temperatura d'esercizio max. | 95 °C |

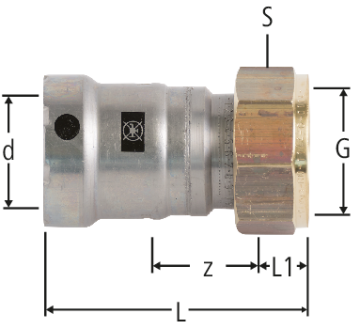

| GN | G | d | z | L | L1 | S | ζ | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ¾ | 21.3 | 33 | 69 | 8 | 30 | 0.6 | ½ x ¾ | 57048.23 | 1 |
| 06 | - | ||||
|
|
|||||||||||||||||
| ¾ | 1 | 26.9 | 33 | 70 | 8 | 37 | 0.3 | ¾ x 1 | 57048.24 | 1 |
| 06 | - | ||||
|
|
|||||||||||||||||
| 1 | 1¼ | 33.7 | 46 | 79 | 10 | 46 | 0.3 | 1 x 1¼ | 57048.25 | 1 |
| 06 | - | ||||
|
|
|||||||||||||||||
| 1 | 1½ | 33.7 | 29 | 74 | 10 | 53 | 0.2 | 1 x 1½ | 57048.26 | 1 |
| 06 | - | ||||
|
|
|||||||||||||||||
| 1¼ | 1½ | 42.4 | 37 | 93 | 10 | 53 | 0.2 | 1¼ x 1½ | 57048.27 | 1 |
| 06 | - | ||||
|
|
|||||||||||||||||
| 1¼ | 2 | 42.4 | 28 | 88 | 14 | 66 | 0.2 | 1¼ x 2 | 57048.28 | 1 |
| 06 | - | ||||
|
|
|||||||||||||||||
| 1½ | 1½ | 48.3 | 41 | 99 | 10 | 53 | 0.3 | 1½ x 1½ | 57048.29 | 1 |
| 06 | - | ||||
|
|
|||||||||||||||||
| 2 | 2 | 60.3 | 45 | 109 | 14 | 66 | 0.2 | 2 x 2 | 57048.30 | 1 |
| 06 | - | ||||
|
|
|||||||||||||||||
CAD / BIM
| Descrizione | Optifitt-Press-Raccordo |
| Dimensione |
|
| Numero di articolo |
57048.23
|
