11020 Riduttore di pressione con flange
campo di regolazione da 2 a 6 bar pressione secondaria regolata a 4 bar flangia conforme a EN 1092 - PN 16 per acqua fino a 70 °C incluso manometro
PN 16

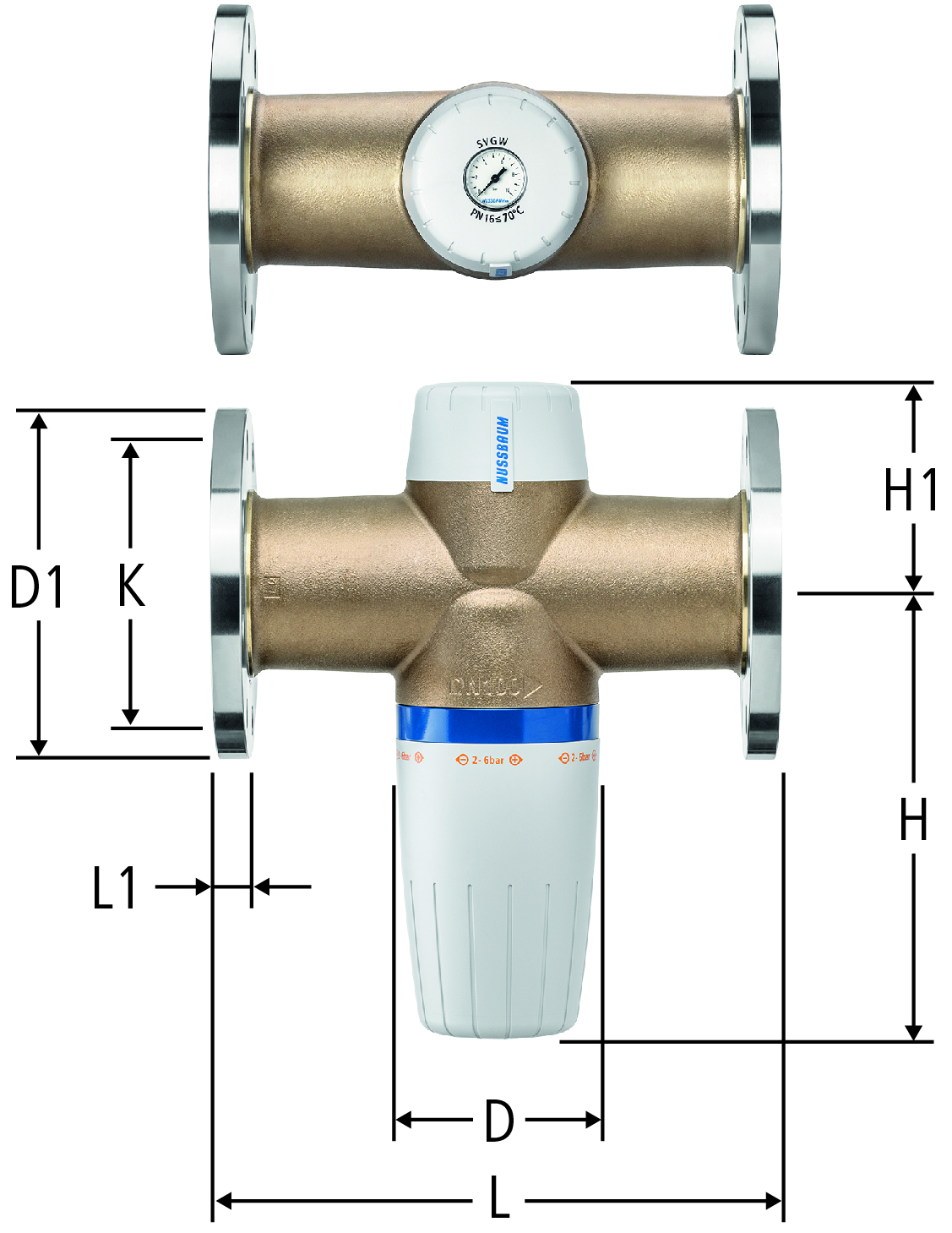

| DN | L | L1 | H | H1 | D | D1 | N | K | Kvs | Art. n. | RK | VE | suissetec | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65 | 290 | 18 | 286 | 126 | 128 | 185 | 8x Ø18 | 145 | 65 | 65 | 11020.23 | 01 | 1 | 713.117 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Pezzi sostituzioni
Pezzi di ricambio
Accessori
Questo articolo misura per i seguenti prodotti:
Prodotti appropriati
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | 310 | 20 | 286 | 126 | 128 | 200 | 8x Ø18 | 160 | 67 | 80 | 11020.24 | 01 | 1 | 713.118 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Pezzi sostituzioni
Pezzi di ricambio
Accessori
Questo articolo misura per i seguenti prodotti:
Prodotti appropriati
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 100 | 350 | 20 | 286 | 126 | 128 | 220 | 8x Ø18 | 180 | 71 | 100 | 11020.25 | 01 | 1 | 713.121 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Pezzi sostituzioni
Pezzi di ricambio
Accessori
Questo articolo misura per i seguenti prodotti:
Prodotti appropriati
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Nota
N = Numero di fori x diametro
DN 65 disponibile su richiesta con flange a 4 fori
Filtri con flange vedi 17020 e 18053
Informazioni sul prodotto
- Collettori in acciaio inox.pdf
- Raccordi con flange - Lunghezza viti
- Protocollo della prova di pressione - Metodo di prova A, prova di tenuta con aria e prova finale prima della consegna
- Protocollo della prova di pressione - Metodo di prova B, prova di tenuta con aria e prova di resistenza con acqua potabile
- Protocollo della prova di pressione - Metodo di prova C, prova di tenuta e prova di resistenza con acqua potabile
