11020 Druckreduzierventil mit Flansch
Einstellbereich 2 bar bis 6 bar
mit Flansch drehbar (Edelstahl), inkl. Manometer, mit 2 x Flanschdichtung Klinger PN 10/16
| Hauptwerkstoff | Rotguss CC246E |
| Betriebsdruck max. | 16 bar |
| Nenndruck | PN 16 |
| Sekundärdruck min. | 2 bar |
| Sekundärdruck max. | 6 bar |
| Sekundärdruck Werkseinstellung | 4 bar |
| Betriebstemperatur max. | 70 °C |
| Medien | Wasser |
| Flanschnorm | EN 1092 - PN 16 |

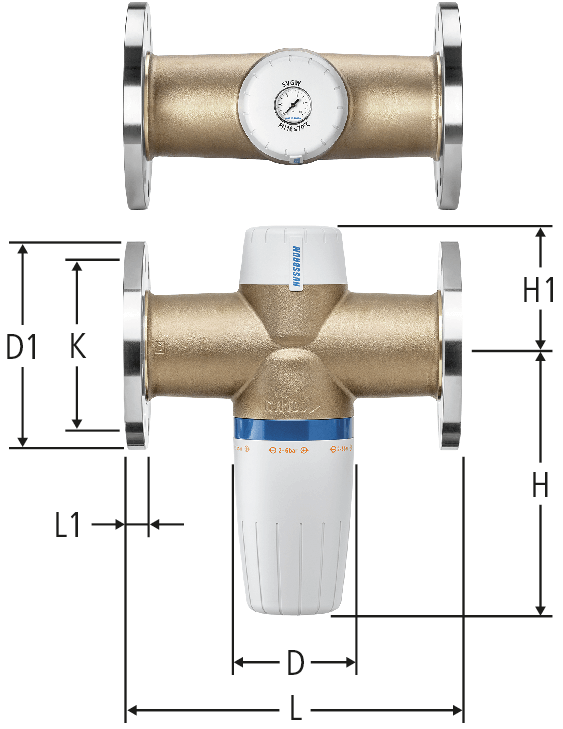

| DN | D | D1 | L | L1 | H | H1 | N | K | Kvs | bar | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65 | 128 | 185 | 290 | 19 | 286 | 126 | 8x Ø18 | 145 | 65 | 2 bar - 6 bar | 65 | 11020.23 | 1 |
| 01 | 713.117 | ||||
|
|
||||||||||||||||||||
| 80 | 128 | 200 | 310 | 19 | 286 | 126 | 8x Ø18 | 160 | 67 | 2 bar - 6 bar | 80 | 11020.24 | 1 |
| 01 | 713.118 | ||||
|
|
||||||||||||||||||||
| 100 | 128 | 220 | 350 | 21 | 286 | 126 | 8x Ø18 | 180 | 71 | 2 bar - 6 bar | 100 | 11020.25 | 1 |
| 01 | 713.121 | ||||
|
|
||||||||||||||||||||
N = Anzahl Löcher x Durchmesser
Filter mit Flanschen siehe 17020 und 18053
Unter www.nussbaum.ch/planungstools finden Sie eine übersichtliche Schrauben-Auswahlhilfe für Flanschverbindungen.
Schrauben-Auswahlhilfe für Flanschverbindungen
CAD / BIM
| Beschreibung | Druckreduzierventil mit Flansch |
| Grösse |
|
| Artikelnummer |
11020.23
|
