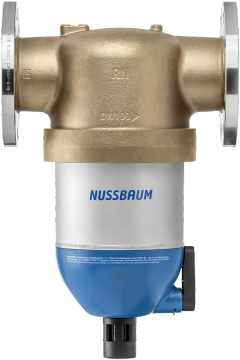

18054 Filtro fine risciacquabile con flangia
maglia del filtro 240 µm
con flangia girevole in acciaio inossidabile, con maglia del filtro in acciaio inossidabile, con 2 x guarnizione flangia Klinger PN 10/16
| materiale principale | bronzo CC246E |
| medi | acqua |
| pressione d'esercizio min. | 2 bar |
| pressione d'esercizio max. | 16 bar |
| pressione nominale | PN 16 |
| temperatura d'esercizio max. | 30 °C |
| tipo di risciacquo | risciacquabile a mano |
| norma flangia | EN 1092 - PN 16 |

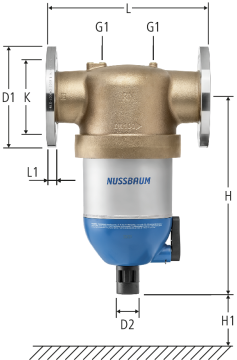

| DN | G1 | D1 | D2 | L | L1 | H | H1 min | N | w | K | kg | Kvs | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65 | ¼ | 185 | 50 | 290 | 19 | 428 | 310 | 8x Ø18 | 240 | 145 | 23.7 | 103.0 | 65 | 18054.23 | 1 |
| 01 | 716.557 | ||||
|
|
||||||||||||||||||||||
| 80 | ¼ | 200 | 50 | 310 | 19 | 428 | 310 | 8x Ø18 | 240 | 160 | 24.7 | 112.9 | 80 | 18054.24 | 1 |
| 01 | 716.558 | ||||
|
|
||||||||||||||||||||||
| 100 | ¼ | 220 | 50 | 350 | 21 | 428 | 310 | 8x Ø18 | 240 | 180 | 26.1 | 124.3 | 100 | 18054.25 | 1 |
| 01 | 716.541 | ||||
|
|
||||||||||||||||||||||
N = numero di fori x diametro
w = maglia del filtro [µm]
Per la capacità di scarico vedi la scheda tecnica sulla pagina del prodotto nell'online-shop.
Su www.nussbaum.ch/strumenti troverete una chiara guida per la scelta delle viti per eseguire collegamenti flangiati.
Guida alla scelta dei viti per raccordi con flange
