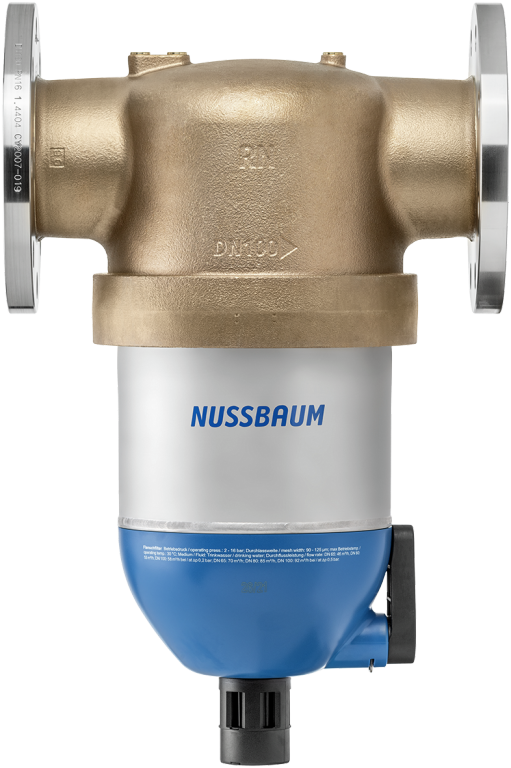

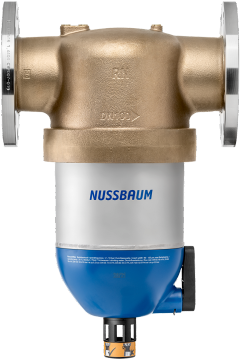

18054 Feinfilter rückspülbar mit Flansch
Filterfeinheit 240 µm
mit Flansch drehbar aus Edelstahl, mit Filtersieb aus Edelstahl, mit 2 x Flanschdichtung Klinger PN 10/16
| Hauptwerkstoff | Rotguss CC246E |
| Medien | Wasser |
| Betriebsdruck min. | 2 bar |
| Betriebsdruck max. | 16 bar |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 30 °C |
| Art der Rückspülung | rückspülbar von Hand |
| Flanschnorm | EN 1092 - PN 16 |

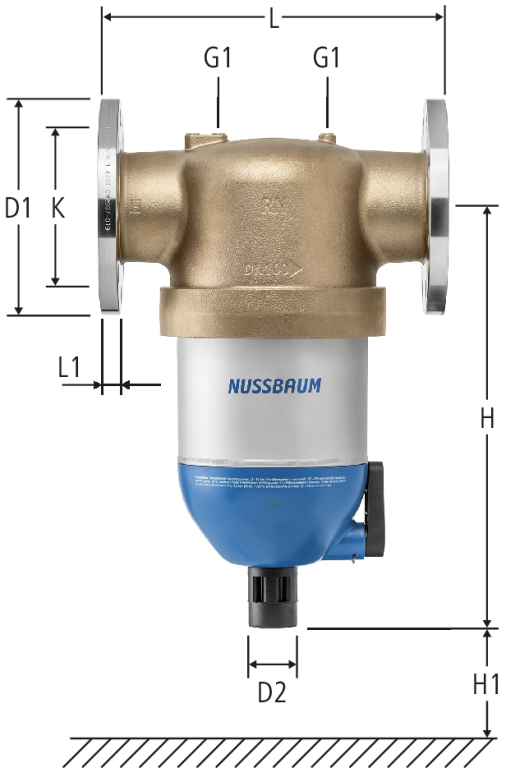

| DN | G1 | D1 | D2 | L | L1 | H | H1 min | N | w | K | kg | Kvs | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65 | ¼ | 185 | 50 | 290 | 19 | 428 | 310 | 8x Ø18 | 240 | 145 | 23.7 | 103.0 | 65 | 18054.23 | 1 |
| 01 | 716.557 | ||||
|
|
||||||||||||||||||||||
| 80 | ¼ | 200 | 50 | 310 | 19 | 428 | 310 | 8x Ø18 | 240 | 160 | 24.7 | 112.9 | 80 | 18054.24 | 1 |
| 01 | 716.558 | ||||
|
|
||||||||||||||||||||||
| 100 | ¼ | 220 | 50 | 350 | 21 | 428 | 310 | 8x Ø18 | 240 | 180 | 26.1 | 124.3 | 100 | 18054.25 | 1 |
| 01 | 716.541 | ||||
|
|
||||||||||||||||||||||
N = Anzahl Löcher x Durchmesser
w = Filterfeinheit [µm]
Abflussmengen siehe Datenblatt auf der Produktseite im Onlineshop.
Unter www.nussbaum.ch/planungstools finden Sie eine übersichtliche Schrauben-Auswahlhilfe für Flanschverbindungen.
Schrauben-Auswahlhilfe für Flanschverbindungen
