46073 Tappo di chiusura con filetto tondo
per parti inferiori con filetto tondo

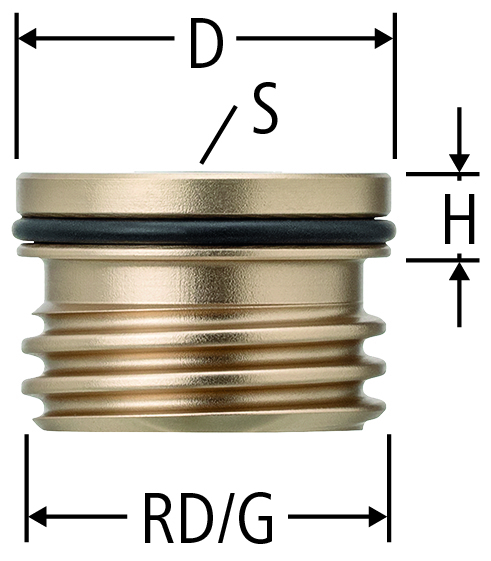

| RD | G1 | H | D | S | Art. n. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¾ | ¾ | 10 | 27 | 14 | ¾ | 46073.12 |
| 51 | 1 | - | ||||
|
|
||||||||||||||
| 38 x 5 | 1 / 1¼ | 10 | 39 | 12 | 1 / 1¼ | 46073.13 |
| 51 | 1 | - | ||||
|
|
||||||||||||||
| 45 x 5 | 1½ | 10 | 46 | 12 | 1½ | 46073.15 |
| 51 | 1 | - | ||||
|
|
||||||||||||||
| 55 x 5 | 2 | 9 | 60 | 12 | 2 | 46073.16 |
| 51 | 1 | - | ||||
|
|
||||||||||||||
| 80 x 6 | 2½ | 13 | 82 | 12 | 2½ | 46073.17 |
| 51 | 1 | - | ||||
|
|
||||||||||||||
| 96 x 6 | 3 | 15 | 98 | 16 | 3 | 46073.18 |
| 51 | 1 | - | ||||
|
|
||||||||||||||
Nota
G1 = Dimensione della parte inferiore con filetto tondo
CAD / BIM
| Descrizione | Tappo di chiusura con filetto tondo |
| Dimensione |
|
| Numero di articolo |
46073.12
|
