26030 Rubinetto a sfera
acciaio inossidabile con blocco manico, guarnizioni PTFE per acqua fino a 100 °C, aria compressa, olio e benzina
PN 16.0

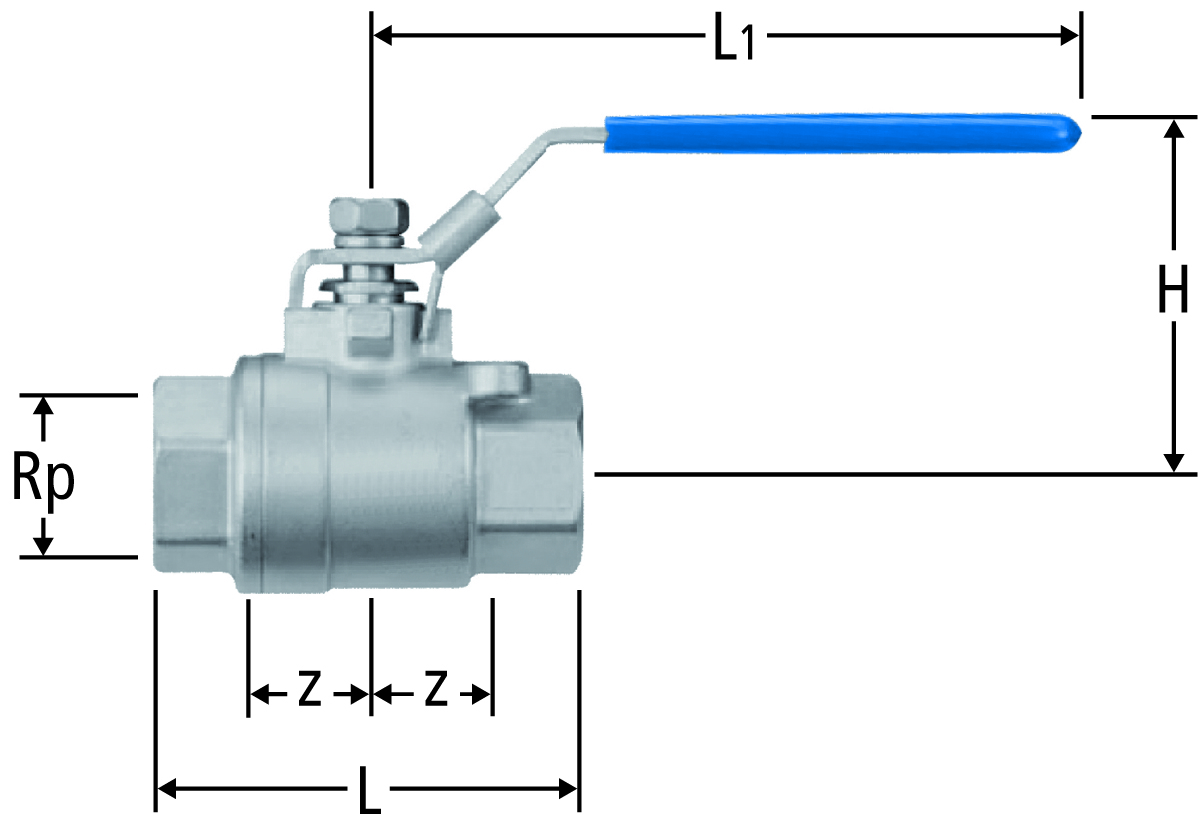

| Rp | z | L | L1 | H | Kvs | Art. n. | RK | VE | suissetec | |
|---|---|---|---|---|---|---|---|---|---|---|
| ¼ | - | 36 | 76 | 43 | 8 | ¼ | 26030.62 | 01 | 1 | 655.131 |
| ⅜ | 11 | 42 | 76 | 50 | 10.3 | ⅜ | 26030.63 | 01 | 1 | 655.132 |
| ½ | 11 | 48 | 85 | 50 | 35 | ½ | 26030.64 | 01 | 1 | 655.133 |
| ¾ | 14 | 58 | 95 | 57 | 47 | ¾ | 26030.65 | 01 | 1 | 655.134 |
| 1 | 17 | 68 | 120 | 68 | 54 | 1 | 26030.66 | 01 | 1 | 655.135 |
| 1¼ | 21 | 80 | 120 | 74 | 82 | 1¼ | 26030.67 | 01 | 1 | 655.136 |
| 1½ | 26 | 90 | 150 | 85 | 160 | 1½ | 26030.68 | 01 | 1 | 655.137 |
| 2 | 29 | 105 | 150 | 94 | 230 | 2 | 26030.69 | 01 | 1 | 655.138 |
| 2½ | 43 | 140 | 215 | 136 | 510 | 2½ | 26030.70 | 01 | 1 | 655.138 |
Nota
Non omologato per installazioni con acqua potabile secondo la direttiva W3 della SSIGA.
Informazioni sul prodotto
- Protocollo della prova di pressione - Metodo di prova A, prova di tenuta con aria e prova finale prima della consegna
- Protocollo della prova di pressione - Metodo di prova B, prova di tenuta con aria e prova di resistenza con acqua potabile
- Protocollo della prova di pressione - Metodo di prova C, prova di tenuta e prova di resistenza con acqua potabile
