26030 Kugelhahn
Edelstahl 1.4408
mit Innengewinde, mit Griff-Arretierung, mit Kugel (Edelstahl), mit Dichtung (PTFE), mit Griff blau
| Hauptwerkstoff | Edelstahl 1.4408 |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 110 °C |
| Medien | Wasser / Druckluft |

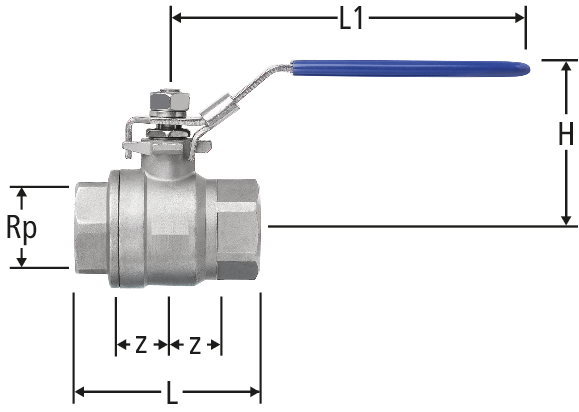

| Rp | z | L | L1 | H | Kvs | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¼ | 14 | 49 | 105 | 54 | 8 | ¼ | 26030.62 | 1 |
| 01 | 655.131 | ||||
|
|
|||||||||||||||
| ⅜ | 14 | 49 | 105 | 54 | 10.3 | ⅜ | 26030.63 | 1 |
| 01 | 655.132 | ||||
|
|
|||||||||||||||
| ½ | 15 | 57 | 105 | 56 | 35 | ½ | 26030.64 | 1 |
| 01 | 655.133 | ||||
|
|
|||||||||||||||
| ¾ | 17 | 64 | 118 | 65 | 47 | ¾ | 26030.65 | 1 |
| 01 | 655.134 | ||||
|
|
|||||||||||||||
| 1 | 21 | 77 | 150 | 70 | 54 | 1 | 26030.66 | 1 |
| 01 | 655.135 | ||||
|
|
|||||||||||||||
| 1¼ | 26 | 90 | 150 | 75 | 82 | 1¼ | 26030.67 | 1 |
| 01 | 655.136 | ||||
|
|
|||||||||||||||
| 1½ | 33 | 105 | 182 | 93 | 160 | 1½ | 26030.68 | 1 |
| 01 | 655.137 | ||||
|
|
|||||||||||||||
| 2 | 38 | 125 | 182 | 99 | 230 | 2 | 26030.69 | 1 |
| 01 | 655.138 | ||||
|
|
|||||||||||||||
| 2½ | 45 | 153 | 254 | 123 | 510 | 2½ | 26030.70 | 1 |
| 01 | 655.141 | ||||
|
|
|||||||||||||||
Hinweis
Für Trinkwasser-Installationen gemäss SVGW-Richtlinie W3 nicht zugelassen.
CAD / BIM
| Beschreibung | Kugelhahn |
| Grösse |
|
| Artikelnummer |
26030.62
|
