26085 Rubinetto a sfera per alte temperature
con filetto femmina, con volantino a farfalla
con volantino a farfalla arancione, adatto per l'impiego in impianti solari, per acqua calda, vapore ecc.
| materiale principale | ottone |
| trattamento della superficie | nichelato |
| medi | liquidi termovettori e refrigeranti / acqua calda / vapore |
| pressione nominale | PN 16 |
| temperatura d'esercizio min. | -30 °C |
| temperatura d'esercizio max. | 180 °C |

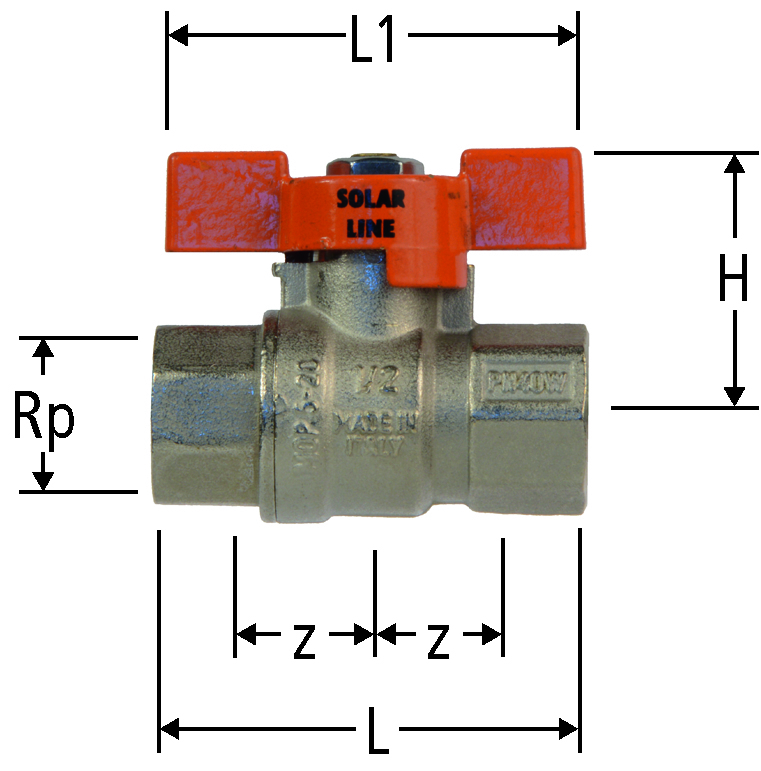

| Rp | z | L | L1 | H | Kvs | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ⅜ | 11 | 45 | 52 | 34 | 10.3 | ⅜ | 26085.53 | 1 |
| 01 | - | ||||
| ½ | 14 | 63 | 62 | 40 | 35 | ½ | 26085.54 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||
| ¾ | 16 | 71 | 62 | 43 | 47 | ¾ | 26085.55 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||
| 1 | 20 | 83 | 72 | 53 | 54 | 1 | 26085.56 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||
Nota
Non omologato per installazioni con acqua potabile secondo la direttiva W3 della SSIGA.
CAD / BIM
| Descrizione | Rubinetto a sfera per alte temperature |
| Dimensione |
|
| Numero di articolo |
26085.53
|
