26085 Robinet à bille pour des températures élevées
avec filetage femelle, avec poignée papillon
avec poignée papillon orange, convient pour l'utilisation dans des installations solaires
| matériau principal | laiton |
| traitement de surface | nickelé |
| fluides | liquides réfrigérants et caloporteurs / eau chaude / vapeur |
| pression de fonctionnement max. | 16 bar |
| pression nominale | PN 16 |
| température de fonctionnement min. | -30 °C |
| température de fonctionnement max. | 180 °C |

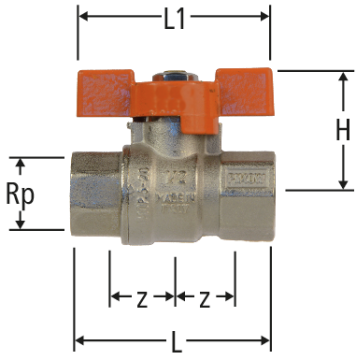

| Rp | z | L | L1 | H | Kvs | Art. n° | RK | VE | CHF | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ⅜ | 11 | 45 | 52 | 34 | 10.3 | ⅜ | 26085.53 | 01 | 1 |
| ||||
| ½ | 14 | 63 | 62 | 40 | 35 | ½ | 26085.54 | 01 | 1 |
| ||||
|
|
||||||||||||||
| ¾ | 16 | 71 | 62 | 43 | 47 | ¾ | 26085.55 | 01 | 1 |
| ||||
|
|
||||||||||||||
| 1 | 20 | 83 | 72 | 53 | 54 | 1 | 26085.56 | 01 | 1 |
| ||||
|
|
||||||||||||||
Indication
Pas admis pour les installations d'eau de boisson selon la directive W3 de la SSIGE.
CAO / BIM
| Description | Robinet à bille pour des températures élevées |
| Taille |
|
| Numéro d’article |
26085.53
|
