JRG_500 Valvola inclinata JRG
Prodotto vecchio
| materiale principale | bronzo |

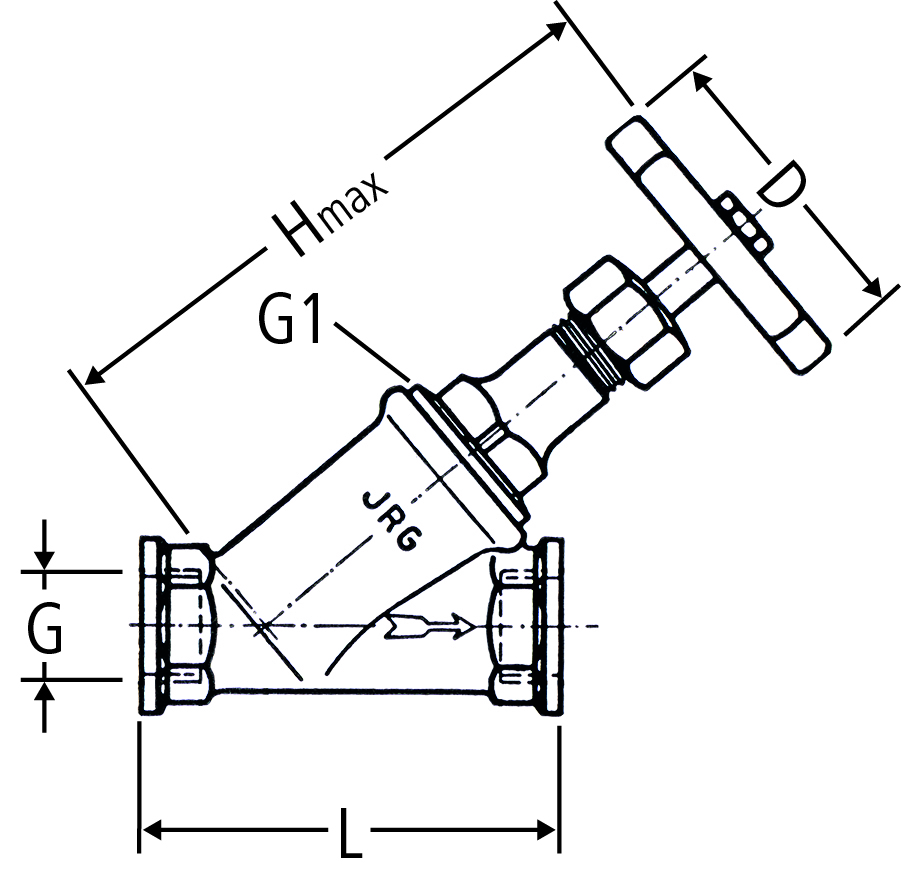

| G | G1 | D | L | H max | Art. n° | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| â…œ | ½ | 50 | 65 | 125 | â…œ | JRG_500.03 | - | non più disponibile | ||||
|
|
||||||||||||
| ½ | ¾ | 60 | 85 | 142 | ½ | JRG_500.04 | - | non più disponibile | ||||
|
|
||||||||||||
| ¾ | 1 | 70 | 95 | 169 | ¾ | JRG_500.05 | - | non più disponibile | ||||
|
|
||||||||||||
| 1 | 1¼ | 80 | 115 | 217 | 1 | JRG_500.06 | - | non più disponibile | ||||
|
|
||||||||||||
| 1¼ | 1½ | 90 | 135 | 253 | 1¼ | JRG_500.07 | - | non più disponibile | ||||
|
|
||||||||||||
| 1½ | 1¾ | 100 | 155 | 285 | 1½ | JRG_500.08 | - | non più disponibile | ||||
|
|
||||||||||||
| 2 | 2¼ | 115 | 175 | 350 | 2 | JRG_500.09 | - | non più disponibile | ||||
|
|
||||||||||||
| 2½ | 2½ | 135 | 220 | 352 | 2½ | JRG_500.10 | - | non più disponibile | ||||
|
|
||||||||||||
| 3 | G102.5 x 11 | 155 | 285 | 445 | 3 * | JRG_500.11 | - | non più disponibile | ||||
| 4 | G132 x 11 | 250 | 350 | 740 | 4 * | JRG_500.12 | - | non più disponibile | ||||
Nota
* Pezzo di ricambio (testa) disponibile su richiesta all'indirizzo individual@nussbaum.ch
CAD / BIM
| Descrizione | Valvola inclinata JRG |
| Dimensione |
|
| Numero di articolo |
JRG_500.03
|
