81083 Optipress-Tubo curvato 15°

 ritorno

81083 Optipress-Tubo curvato 15°

Info

Varianti prodotto

Legenda

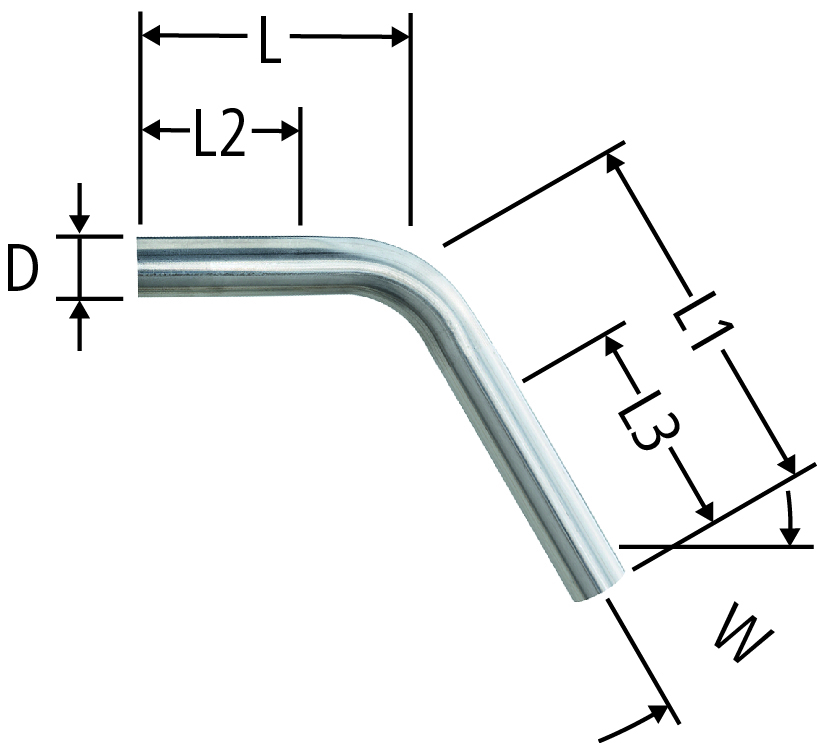

L L1 L2 L3 D W ζ Art. n. CHF RK VE suissetec Ordinare
15 x 15° 15 x 15° 80 134 48 102 15 15° 3.0 15 x 15° 81083.22
20 1 262.312
81083.22
pz.
18 x 15° 18 x 15° 90 132 57 99 18 15° 2.5 18 x 15° 81083.23
20 1 262.313
81083.23
pz.
22 x 15° 22 x 15° 100 129 66 95 22 15° 2.2 22 x 15° 81083.24
20 1 262.314
81083.24
pz.
28 x 15° 28 x 15° 110 133 74 97 28 15° 2.0 28 x 15° 81083.25
20 1 262.315
81083.25
pz.
35 x 15° 35 x 15° 130 162 90 122 35 15° 1.8 35 x 15° 81083.26
20 1 262.316
81083.26
pz.
42 x 15° 42 x 15° 170 206 114 150 42 15° 1.8 42 x 15° 81083.27
20 1 262.317
81083.27
pz.
54 x 15° 54 x 15° 220 246 155 181 54 15° 1.8 54 x 15° 81083.28
20 1 262.318
81083.28
pz.
76.1 x 15° 76.1 x 15° 359 359 210 210 76.1 15° 2.8 76.1 x 15° 81083.29
23 1 262.321
81083.29
pz.
88.9 x 15° 88.9 x 15° 415 415 275 275 88.9 15° 1.6 88.9 x 15° 81083.30
23 1 262.322
81083.30
pz.
108 x 15° 108 x 15° 483 483 280 280 108 15° 1.0 108 x 15° 81083.31
23 1 262.323
81083.31
pz.
Nota

L2, L3 = Misure massime di accorciamento

CAD / BIM

Descrizione Optipress-Tubo curvato 15°
Dimensione
Numero di articolo
81083.22
