92017 Optifitt-Serra-Raccordo
serrabile con rubinetto a sfera
per valvola di circolazione
| materiale principale | bronzo CC246E |
| medi | acqua |
| pressione nominale | PN 10 |
| temperatura d'esercizio max. | 90 °C |

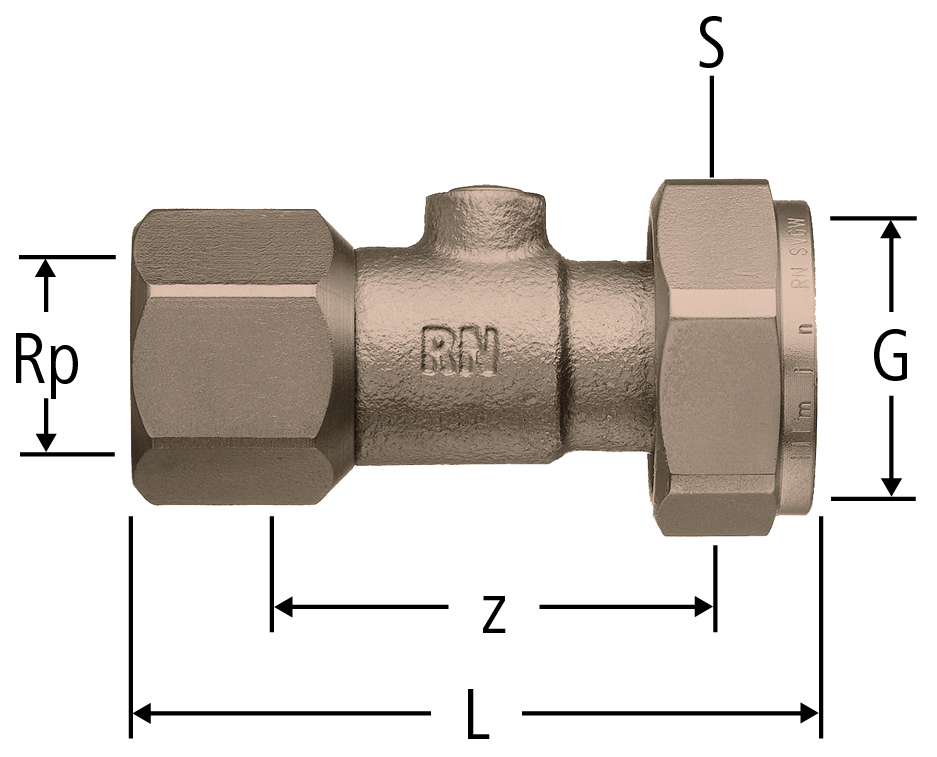

| DN | Rp | G | z | L | S | Kvs | ζ | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | ½ | ¾ | 52 | 74 | 30 | 5 | 0.3 | 15 (½) | 92017.04 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||
| 20 | ¾ | 1 | 53 | 77 | 37 | 6 | 0.2 | 20 (¾) | 92017.05 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||
CAD / BIM
| Descrizione | Optifitt-Serra-Raccordo |
| Dimensione |
|
| Numero di articolo |
92017.04
|
