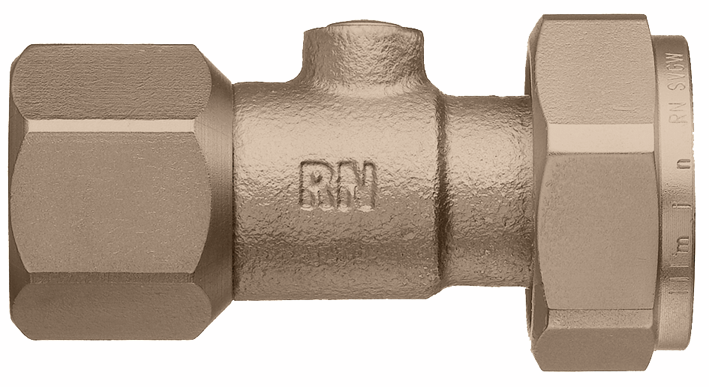

92017 Optifitt-Serra-Anschlussverschraubung
zu Heizungsfüllgarnitur CA, zu Zirkulationsventil geregelt
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 10 |
| Betriebstemperatur max. | 90 °C |
| Medien | Wasser |

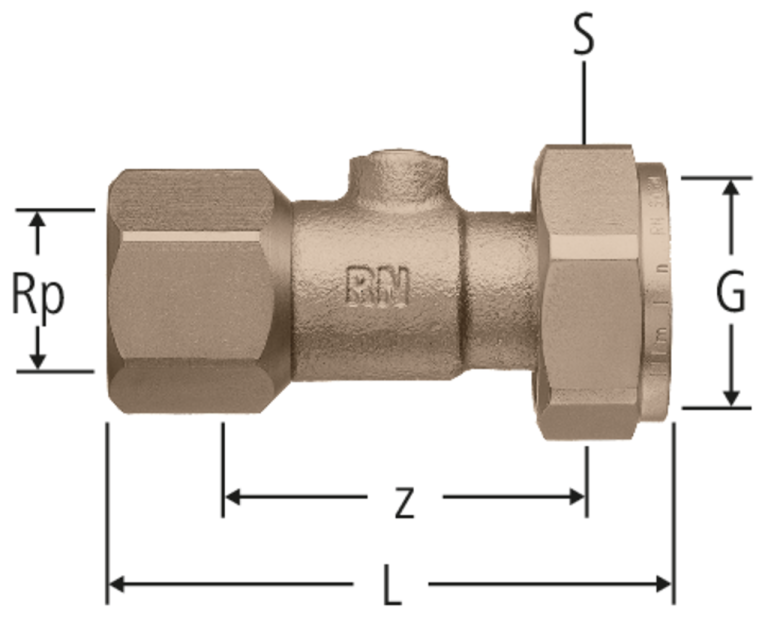

| DN | Rp | G | z | L | S | Kvs | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | ½ | ¾ | 52 | 74 | 30 | 5 | 0.3 | 15 (½) | 92017.04 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||
| 20 | ¾ | 1 | 53 | 77 | 37 | 6 | 0.2 | 20 (¾) | 92017.05 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||
CAD / BIM
| Beschreibung | Optifitt-Serra-Anschlussverschraubung |
| Grösse |
|
| Artikelnummer |
92017.04
|
