90086 Optifitt-Serra-Raccordo
con filetto femmina, guarnizione (PTFE)
| materiale principale | acciaio inossidabile 1.4408 |
| pressione nominale | PN 16 |
| temperatura d'esercizio max. | 90 °C |

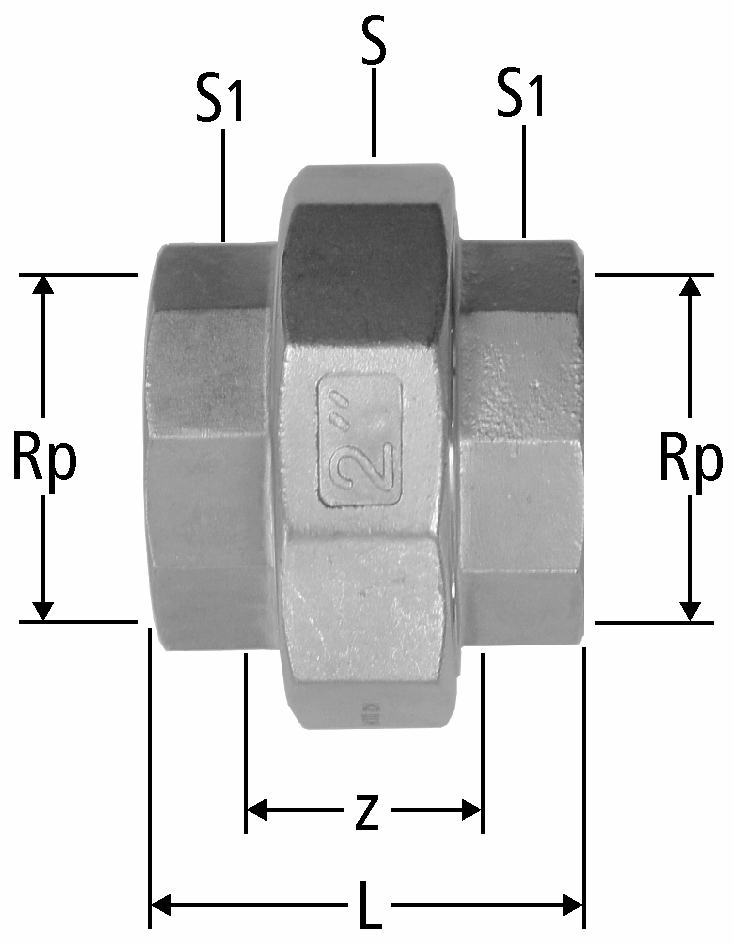

| Rp | z | L | S | S1 | ζ | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 20 | 42 | 42 | 27 | 0.1 | ½ | 90086.04 | 1 |
| 05 | 215.112 | ||||
|
|
|||||||||||||||
| ¾ | 18 | 58 | 47 | 32 | 0.1 | ¾ | 90086.05 | 1 |
| 05 | 215.113 | ||||
|
|
|||||||||||||||
| 1 | 18 | 52 | 53 | 38 | 0.1 | 1 | 90086.06 | 1 |
| 05 | 215.114 | ||||
|
|
|||||||||||||||
| 1¼ | 22 | 60 | 71 | 47 | 0.1 | 1¼ | 90086.07 | 1 |
| 05 | 215.115 | ||||
|
|
|||||||||||||||
| 1½ | 33 | 71 | 77 | 53 | 0.1 | 1½ | 90086.08 | 1 |
| 05 | 215.116 | ||||
|
|
|||||||||||||||
| 2 | 28 | 76 | 92 | 66 | 0.1 | 2 | 90086.09 | 1 |
| 05 | 215.117 | ||||
|
|
|||||||||||||||
| 2½ | 36 | 80 | 112 | 83 | 0.1 | 2½ | 90086.10 | 1 |
| 05 | 215.118 | ||||
CAD / BIM
| Descrizione | Optifitt-Serra-Raccordo |
| Dimensione |
|
| Numero di articolo |
90086.04
|
