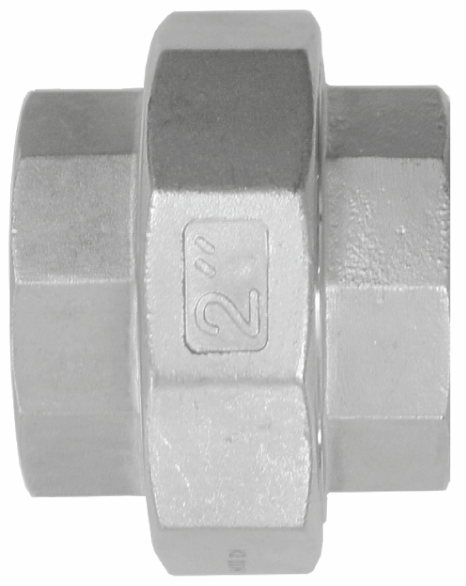

90086 Optifitt-Serra-Verschraubung
mit Innengewinde, Dichtung PTFE
| Hauptwerkstoff | Edelstahl 1.4408 |
| Betriebsdruck max. | 16 bar |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |
| Rp | G | z | L | S | S1 | ζ | Art.-Nr. | RK | VE | suissetec NPK426 | CHF | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 1 | 20 | 42 | 42 | 27 | 0.1 | ½ | 90086.04 | 05 | 1 | 215.112 |
| ||||
|
|
||||||||||||||||
| ¾ | 1¼ | 18 | 58 | 47 | 32 | 0.1 | ¾ | 90086.05 | 05 | 1 | 215.113 |
| ||||
|
|
||||||||||||||||
| 1 | 1½ | 18 | 52 | 53 | 38 | 0.1 | 1 | 90086.06 | 05 | 1 | 215.114 |
| ||||
|
|
||||||||||||||||
| 1¼ | 2 | 22 | 60 | 71 | 47 | 0.1 | 1¼ | 90086.07 | 05 | 1 | 215.115 |
| ||||
|
|
||||||||||||||||
| 1½ | 2⅜ | 33 | 71 | 77 | 53 | 0.1 | 1½ | 90086.08 | 05 | 1 | 215.116 |
| ||||
|
|
||||||||||||||||
| 2 | 2½ | 28 | 76 | 92 | 66 | 0.1 | 2 | 90086.09 | 05 | 1 | 215.117 |
| ||||
|
|
||||||||||||||||
| 2½ | 3 | 36 | 80 | 112 | 83 | 0.1 | 2½ | 90086.10 | 05 | 1 | 215.118 |
| ||||
CAD / BIM
| Beschreibung | Optifitt-Serra-Verschraubung |
| Grösse |
|
| Artikelnummer |
90086.04
|
