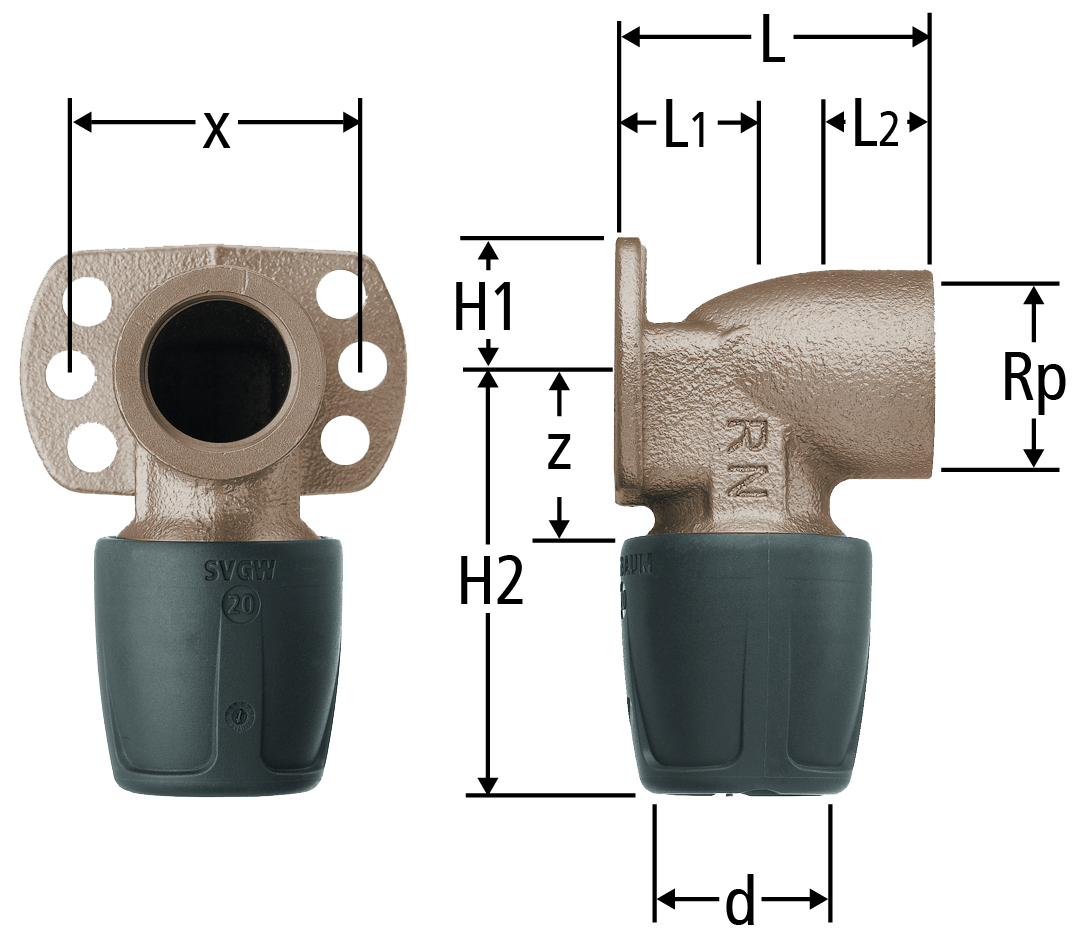

85115 Optiflex-Profix-Gomito

 ritorno

85115 Optiflex-Profix-Gomito

Info

con flangia murale

PN 10.0

Bronzo CC246E

Varianti prodotto

Legenda
Rp d z L L1 L2 H1 H2 x ζ Art. n. CHF RK VE suissetec Ordinare Pezzi di ricambio e accessori
½ x 16 x 45 ½ x 16 x 45 ½ 16 25 45 18 15 19 60 40 1.4 ½ x 16 x 45 85115.21
10 1 322.211
85115.21
pz.
Spettacolo
½ x 20 x 45 ½ x 20 x 45 ½ 20 25 45 18 15 19 60 40 1.4 ½ x 20 x 45 85115.22
10 1 322.212
85115.22
pz.
Spettacolo
¾ x 20 x 45 ¾ x 20 x 45 ¾ 20 25 45 18 16 21 60 48 1.3 ¾ x 20 x 45 85115.23
10 1 322.232
85115.23
pz.
Spettacolo
½ x 16 x 63 ½ x 16 x 63 ½ 16 25 63 18 35 19 60 40 0.5 ½ x 16 x 63 85115.24
10 1 322.211
85115.24
pz.
Spettacolo
½ x 20 x 63 ½ x 20 x 63 ½ 20 25 63 18 35 19 60 40 3.6 ½ x 20 x 63 85115.25
10 1 322.212
85115.25
pz.
Spettacolo
½ x 16 x 75 ½ x 16 x 75 ½ 16 25 75 18 35 19 60 40 1.1 ½ x 16 x 75 85115.26
10 1 -
85115.26
pz.
Spettacolo
½ x 20 x 75 ½ x 20 x 75 ½ 20 25 75 18 35 19 60 40 3.7 ½ x 20 x 75 85115.27
10 1 -
85115.27
pz.
Spettacolo

CAD / BIM

Descrizione Optiflex-Profix-Gomito
Dimensione
Numero di articolo
85115.21
