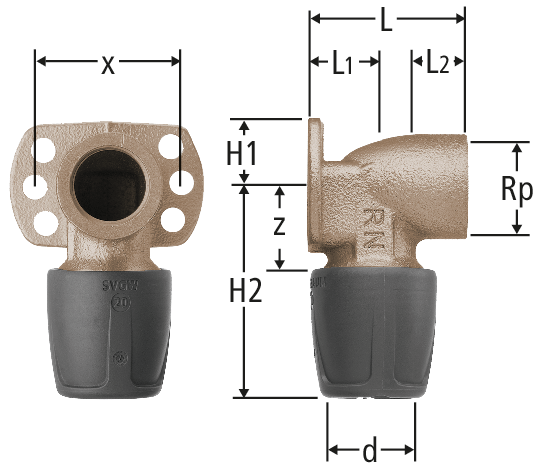

85115 Optiflex-Profix-Équerre de raccordement
avec patte de fixation
| matériau principal | bronze CC246E |
| pression nominale | PN 10 |
| température de service max. | 70 °C |
| Rp | d | z | L | L1 | L2 | H1 | H2 | x | ζ | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 16 | 25 | 45 | 18 | 15 | 19 | 60 | 40 | 1.4 | ½ x 16 x 45 | 85115.21 | 1 |
| 10 | 322.211 | ||||
|
|
|||||||||||||||||||
| ½ | 20 | 25 | 45 | 18 | 15 | 19 | 60 | 40 | 1.4 | ½ x 20 x 45 | 85115.22 | 1 |
| 10 | 322.212 | ||||
|
|
|||||||||||||||||||
| ¾ | 20 | 25 | 45 | 18 | 16 | 21 | 60 | 48 | 1.3 | ¾ x 20 x 45 | 85115.23 | 1 |
| 10 | 322.232 | ||||
|
|
|||||||||||||||||||
| ½ | 16 | 25 | 63 | 18 | 35 | 19 | 60 | 40 | 0.5 | ½ x 16 x 63 | 85115.24 | 1 |
| 10 | 322.211 | ||||
|
|
|||||||||||||||||||
| ½ | 20 | 25 | 63 | 18 | 35 | 19 | 60 | 40 | 3.6 | ½ x 20 x 63 | 85115.25 | 1 |
| 10 | 322.212 | ||||
|
|
|||||||||||||||||||
| ½ | 16 | 25 | 75 | 18 | 35 | 19 | 60 | 40 | 1.1 | ½ x 16 x 75 | 85115.26 | 1 |
| 10 | - | ||||
|
|
|||||||||||||||||||
| ½ | 20 | 25 | 75 | 18 | 35 | 19 | 60 | 40 | 3.7 | ½ x 20 x 75 | 85115.27 | 1 |
| 10 | - | ||||
|
|
|||||||||||||||||||
CAO / BIM
| Description | Optiflex-Profix-Équerre de raccordement |
| Taille |
|
| Numéro d’article |
85115.21
|
