70150 Optiflex-Scatola di distribuzione

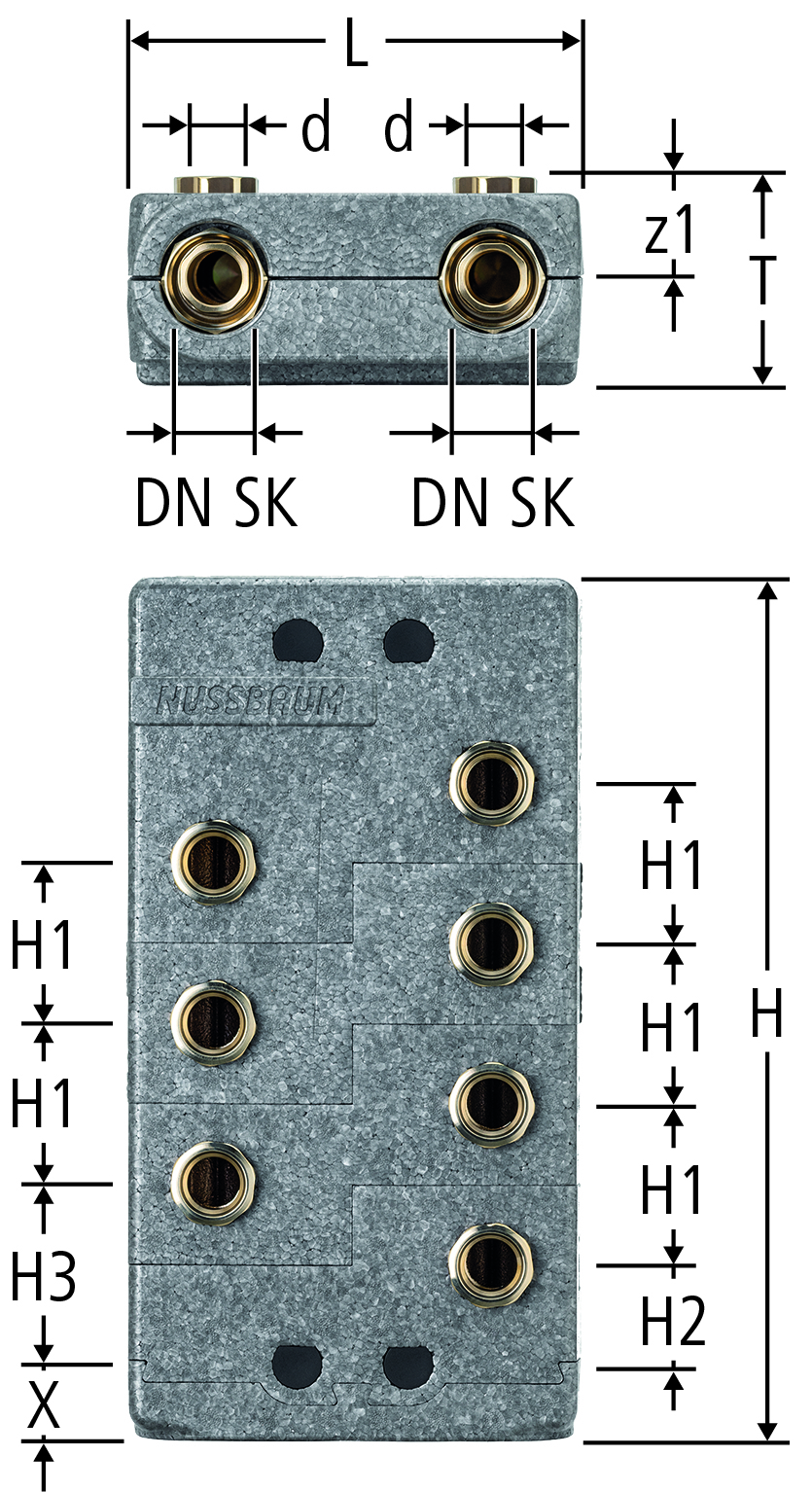

| DN SK | d | z1 | L | T | H | H1 | H2 | H3 | N | X | Art. n. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 20 | 37 | 165 | 70 | 197 | 58 | 54 | 83 | WW/EC/AC: 1 - KW/EF/AF: 2 | 9 | DN 20 x 1 / 2 | 70150.22 |
| 10 | 1 | 224.452 | ||||
|
|
||||||||||||||||||||
| 20 | 20 | 37 | 165 | 70 | 255 | 58 | 54 | 83 | WW/EC/AC: 2 - KW/EF/AF: 3 | 9 | DN 20 x 2 / 3 | 70150.23 |
| 10 | 1 | 224.452 | ||||
|
|
||||||||||||||||||||
| 20 | 20 | 37 | 165 | 70 | 313 | 58 | 54 | 83 | WW/EC/AC: 3 - KW/EF/AF: 4 | 9 | DN 20 x 3 / 4 | 70150.24 |
| 10 | 1 | 224.452 | ||||
|
|
||||||||||||||||||||
| 20 | 20 | 37 | 165 | 70 | 371 | 58 | 54 | 83 | WW/EC/AC: 4 - KW/EF/AF: 5 | 9 | DN 20 x 4 / 5 | 70150.25 |
| 10 | 1 | 224.452 | ||||
|
|
||||||||||||||||||||
| 20 | 20 | 37 | 165 | 70 | 429 | 58 | 54 | 83 | WW/EC/AC: 5 - KW/EF/AF: 6 | 9 | DN 20 x 5 / 6 | 70150.26 |
| 10 | 1 | 224.452 | ||||
|
|
||||||||||||||||||||
| 20 | 20 | 37 | 165 | 70 | 487 | 58 | 54 | 83 | WW/EC/AC: 6 - KW/EF/AF: 7 | 9 | DN 20 x 6 / 7 | 70150.27 |
| 10 | 1 | 224.452 | ||||
|
|
||||||||||||||||||||
| 20 | 20 | 37 | 165 | 70 | 545 | 58 | 54 | 83 | WW/EC/AC: 7 - KW/EF/AF: 8 | 9 | DN 20 x 7 / 8 | 70150.28 |
| 10 | 1 | 224.452 | ||||
|
|
||||||||||||||||||||
N = Numero di partenze
Entrata in basso / a sinistra
Scatole di distribuzione individuali (ad es. 8 AC / 5 AF) possono essere ordinate utilizzando il nostro configuratore: www.nussbaum.ch/configuratore
CAD / BIM
| Descrizione | Optiflex-Scatola di distribuzione |
| Dimensione |
|
| Numero di articolo |
70150.22
|
