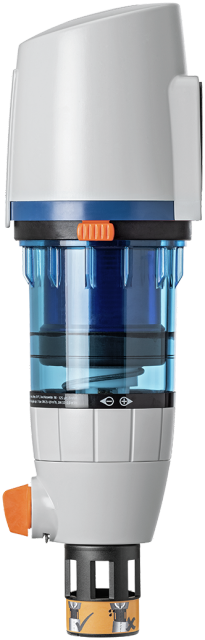

12104 Redfil risciacquabile - Sostituzione
senza flangia di allacciamento
gruppo di riduttore/filtro fine risciacquabile, con guarnizione e materiale di fissaggio per flangia di allacciamento, con tazza del filtro (poliammide), maglia del filtro (acciaio inossidabile)
| pressione d'esercizio min. | 3 bar |
| pressione nominale | PN 16 |
| pressione secondaria min. | 1.5 bar |
| pressione secondaria max. | 6 bar |
| pressione secondaria, impostazione di fabbrica | 4 bar |
| temperatura d'esercizio max. | 30 °C |
| medi | acqua |
| tipo di risciacquo | risciacquabile a mano |
| DN | D | D1 | L2 | L3 | H | H1 | w | bar | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 / 32 | 127 | 50 | 67 | 69 | 92 | 342 | 90 | 1.5 bar - 6 bar | 25 / 32 | 12104.95 | 1 |
| 50 | - | ||||
|
|
||||||||||||||||||
| 40 / 50 | 160 | 50 | 91 | 83 | 106 | 385 | 90 | 1.5 bar - 6 bar | 40 / 50 | 12104.96 | 1 |
| 50 | - | ||||
|
|
||||||||||||||||||
w = maglia del filtro [µm]
I prezzi saranno applicati solo in caso di sostituzioni.
Per il funzionamento di un filtro risciacquabile occorre prevedere uno scarico.
Per la capacità di scarico vedi la scheda tecnica sulla pagina del prodotto nell'online-shop.
CAD / BIM
| Descrizione | Redfil risciacquabile - Sostituzione |
| Dimensione |
|
| Numero di articolo |
12104.95
|
