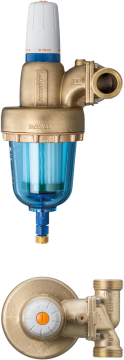

12075 Redfil - Sostituzione
senza raccordo, con flangia di allacciamento
gruppo di riduttore/filtro fine, con tazza del filtro (poliammide), tubo filtrante (materiale sintetico)
| materiale principale | bronzo CC246E |
| pressione nominale | PN 16 |
| pressione secondaria min. | 2 bar |
| pressione secondaria max. | 6 bar |
| pressione secondaria, impostazione di fabbrica | 4 bar |
| temperatura d'esercizio max. | 30 °C |
| medi | acqua |

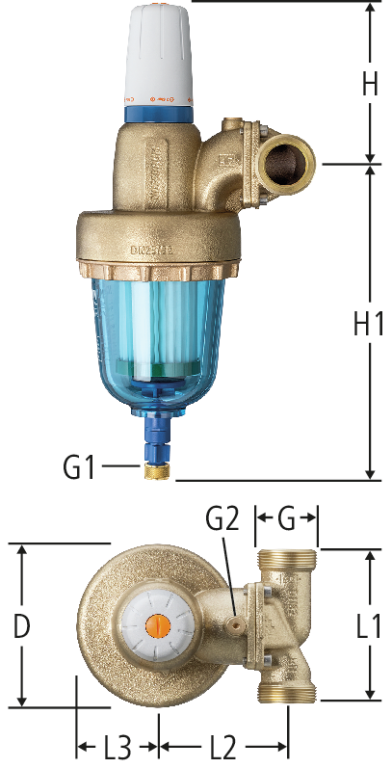

| DN | GN | G | G1 | G2 | D | L1 | L2 | L3 | H | H1 | w | Kvs | bar | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 1 | 1¼ | ⅜ | ¼ | 134 | 100 | 102 | 67 | 130 | 256 | 100 | 5.4 | 2 bar - 6 bar | 25 (1) | 12075.96 | 1 |
| 50 | - | ||||
|
|
|||||||||||||||||||||||
| 32 | 1¼ | 1½ | ⅜ | ¼ | 134 | 120 | 102 | 67 | 130 | 256 | 100 | 6.6 | 2 bar - 6 bar | 32 (1¼) | 12075.97 | 1 |
| 50 | - | ||||
|
|
|||||||||||||||||||||||
| 40 | 1½ | 1¾ | ⅜ | ¼ | 134 | 145 | 127 | 67 | 190 | 395 | 100 | 12 | 2 bar - 6 bar | 40 (1½) * | 12075.98 | 1 |
| 50 | - | ||||
|
|
|||||||||||||||||||||||
| 50 | 2 | 2⅜ | ⅜ | ¼ | 134 | 175 | 127 | 67 | 190 | 395 | 100 | 13.8 | 2 bar - 6 bar | 50 (2) * | 12075.99 | 1 |
| 50 | - | ||||
|
|
|||||||||||||||||||||||
* Con tazza del filtro lunga
w = maglia del filtro [µm]
I prezzi saranno applicati solo in caso di sostituzioni.
