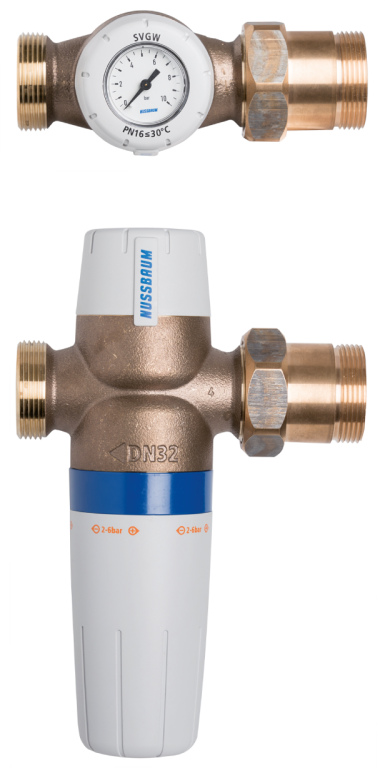

95420 Riduttore di pressione - Sostituzione
con adattatore
incl. manometro
| materiale principale | bronzo CC246E |
| pressione nominale | PN 16 |
| pressione secondaria min. | 2 bar |
| pressione secondaria max. | 6 bar |
| pressione secondaria, impostazione di fabbrica | 4 bar |
| temperatura d'esercizio max. | 30 °C |
| medi | acqua |

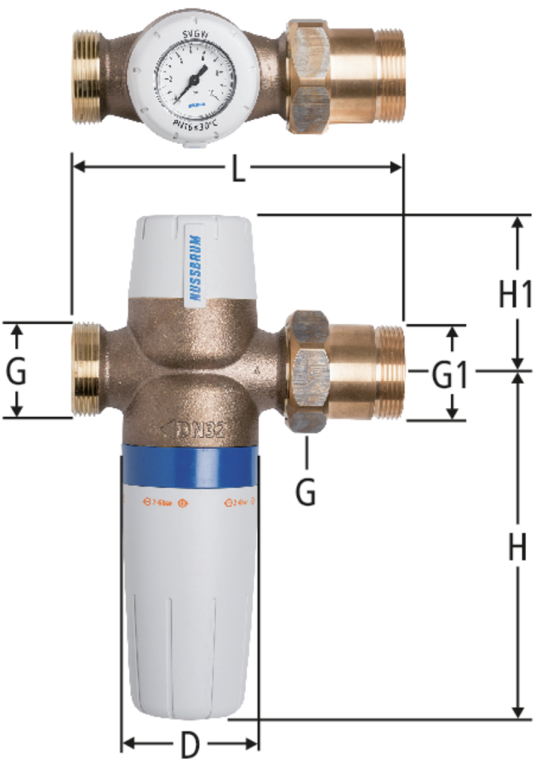

| DN | GN | G | G1 | D | L | H | H1 | Kvs | bar | Art. n° | VE | CHF | RK | suissetec | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | ½ | ¾ | ¾ | 56 | 155 | 123 | 66 | 3.48 | 2 bar - 6 bar | 15 (½) | 95420.04 | 1 |
| 50 | - |
| 20 | ¾ | 1 | 1 | 56 | 172 | 123 | 66 | 4.5 | 2 bar - 6 bar | 20 (¾) | 95420.05 | 1 |
| 50 | - |
| 25 | 1 | 1¼ | 1¼ | 56 | 196 | 123 | 66 | 5.52 | 2 bar - 6 bar | 25 (1) | 95420.06 | 1 |
| 50 | - |
| 32 | 1¼ | 1½ | 1½ | 69 | 220 | 177 | 77 | 13.2 | 2 bar - 6 bar | 32 (1¼) | 95420.07 | 1 |
| 50 | - |
| 40 | 1½ | 1¾ | 2 | 69 | 250 | 177 | 77 | 16.2 | 2 bar - 6 bar | 40 (1½) | 95420.08 | 1 |
| 50 | - |
| 50 | 2 | 2⅜ | 2½ | 69 | 300 | 177 | 77 | 21.6 | 2 bar - 6 bar | 50 (2) | 95420.09 | 1 |
| 50 | - |
| 65 | 2½ | 3 | 3 | 128 | 360 | 286 | 126 | 44.4 | 2 bar - 6 bar | 65 (2½) | 95420.10 | 1 |
| 50 | - |
Nota
Le misure DN 40 e DN 50 sono fornite con 2 adattatori.
I prezzi saranno applicati solo in caso di sostituzioni.
CAD / BIM
| Descrizione | Riduttore di pressione - Sostituzione |
| Dimensione |
|
| Numero di articolo |
95420.04
|
