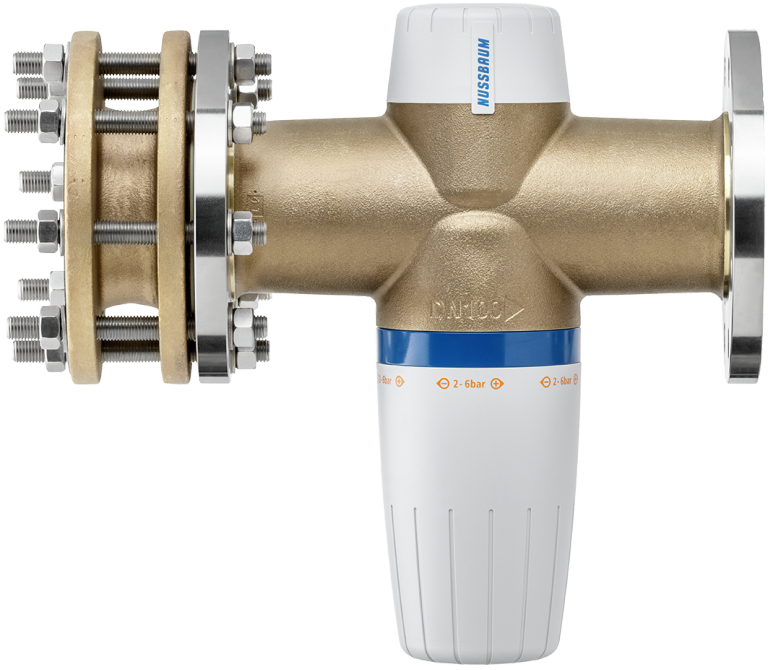

95402 Riduttore di pressione con flangia - Sostituzione
con adattatore
incl. manometro, con flangia girevole (acciaio inossidabile), con 2 x guarnizione flangia Klinger PN 10/16
| materiale principale | bronzo CC246E |
| pressione d'esercizio max. | 16 bar |
| pressione nominale | PN 16 |
| pressione secondaria min. | 2 bar |
| pressione secondaria max. | 6 bar |
| pressione secondaria, impostazione di fabbrica | 4 bar |
| temperatura d'esercizio max. | 70 °C |
| medi | acqua |
| norma flangia | EN 1092 - PN 16 |

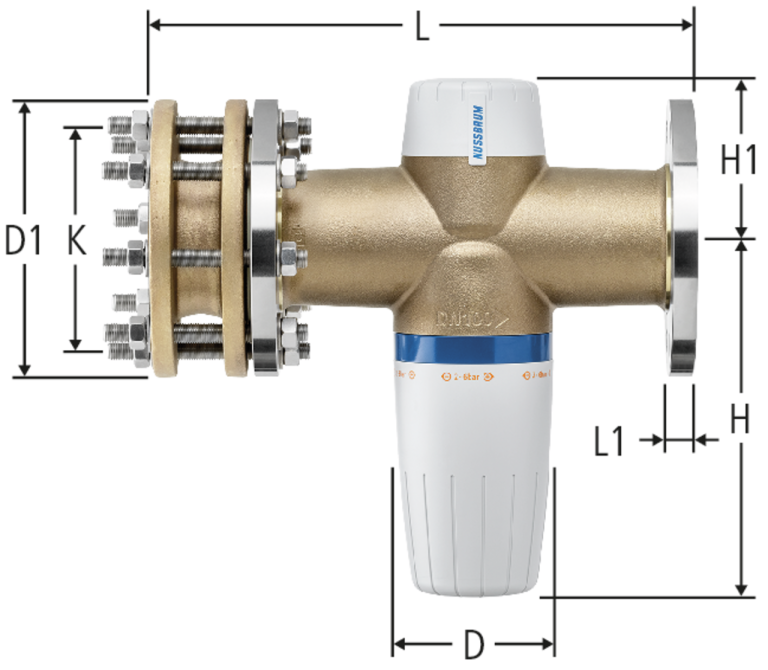

| DN | D | D1 | L | L1 | H | H1 | N | K | Kvs | bar | Art. n° | VE | CHF | RK | suissetec | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65 | 128 | 185 | 380 | 19 | 286 | 126 | 4x Ø18 | 145 | 65 | 2 bar - 6 bar | 65 | 95402.23 | 1 |
| 50 | - |
| 80 | 128 | 200 | 410 | 19 | 286 | 126 | 8x Ø18 | 160 | 67 | 2 bar - 6 bar | 80 | 95402.24 | 1 |
| 50 | - |
Nota
N = numero di fori x diametro
I prezzi saranno applicati solo in caso di sostituzioni.
CAD / BIM
| Descrizione | Riduttore di pressione con flangia - Sostituzione |
| Dimensione |
|
| Numero di articolo |
95402.23
|
