95210 Redfil - Sostituzione
con adattatore

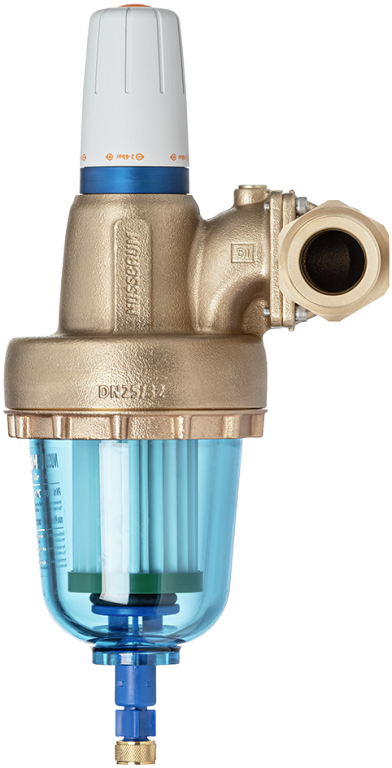

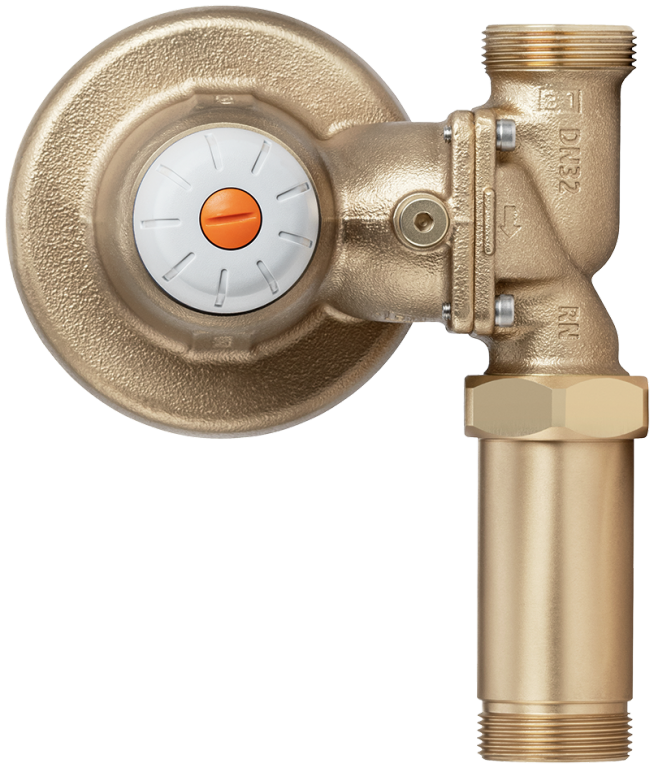

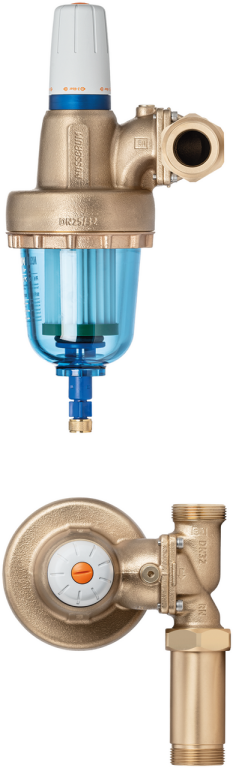

gruppo di riduttore/filtro fine, con tazza del filtro (poliammide), tubo filtrante (materiale sintetico)
| materiale principale | bronzo CC246E |
| pressione nominale | PN 16 |
| pressione secondaria min. | 2 bar |
| pressione secondaria max. | 6 bar |
| pressione secondaria, impostazione di fabbrica | 4 bar |
| temperatura d'esercizio max. | 30 °C |
| medi | acqua |

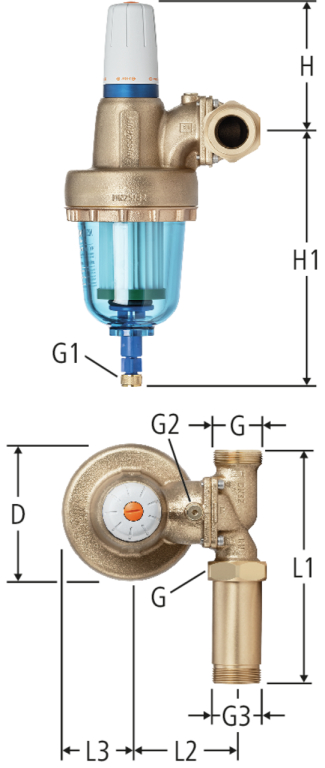

| DN | GN | G | G1 | G2 | G3 | D | L1 | L2 | L3 | H | H1 | w | Kvs | bar | Art. n° | VE | CHF | RK | suissetec | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 1 | 1¼ | ⅜ | ¼ | 1¼ | 134 | 180 | 102 | 67 | 130 | 256 | 100 | 5.4 | 2 bar - 6 bar | 25 (1) | 95210.36 | 1 |
| 50 | - |
| 32 | 1¼ | 1½ | ⅜ | ¼ | 1½ | 134 | 225 | 102 | 67 | 130 | 256 | 100 | 6.6 | 2 bar - 6 bar | 32 (1¼) | 95210.37 | 1 |
| 50 | - |
| 40 | 1½ | 1¾ | ⅜ | ¼ | 1¾ | 134 | 260 | 127 | 67 | 190 | 395 | 100 | 12 | 2 bar - 6 bar | 40 (1½) * | 95210.38 | 1 |
| 50 | - |
| 50 | 2 | 2⅜ | ⅜ | ¼ | 2¼ | 134 | 290 | 127 | 67 | 190 | 395 | 100 | 13.8 | 2 bar - 6 bar | 50 (2) * | 95210.39 | 1 |
| 50 | - |
* Con tazza del filtro lunga
w = maglia del filtro [µm]
Le misure DN 40 e DN 50 sono fornite con 2 adattatori.
I prezzi saranno applicati solo in caso di sostituzioni.
CAD / BIM
| Descrizione | Redfil - Sostituzione |
| Dimensione |
|
| Numero di articolo |
95210.36
|
